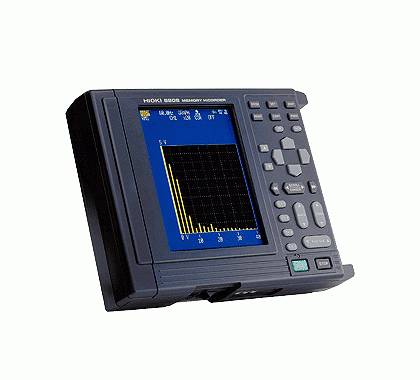

8808-51存储记录仪
型号:8808-51
订货号:
厂家:日本日置HIOKI
价格:面议
区域:北京

    8808-51存储记录仪
    基本参数
    测量量程 10mV~100V﹡1/格,13档量程(10格f.s.), 分辨率:量程的1/160,﹡1 100V/格包括RMS及存储记录仪功能
    频率特性 DC~50kHz,±3dB
    记忆功能的时间轴 200μs~5分钟/格,19档量程(1格=80个采样点)
    功能 存储记录,记录,RMS及存储记录(仅用于50/60Hz或DC)
    (4)谐波分析(时间系列分析模式),(5)谐波分析(瞬时分析模式)
    输入通道数 固定输入部分,2个模拟通道﹡2+8个逻辑通道
    ﹡2模拟输入通道间完全隔离,最高达450V
    存储容量 (模拟12bits+逻辑4bits)×256kW﹡3/通道 ﹡3使用1个通道
    数据存储 PCMCIA II型PC卡×1(SRAM卡最大128MB,ATA闪存卡最大1GB)
    接口 RS-232C,打印口(可连接8992打印机)
    显示和记录 112mm×18m卷装热敏记录纸,记录速度:10mm/s(使用AC电源转换器),5mm/s(使用电池),5.7英寸STN彩色液晶显示
    电源供应 AC转换器 9418-10,LR6(AA)×6(连续使用1小时,LR6电池不能用于8992打印机),电池组 9447(连续使用3小时)
    体积及重量 280宽×170高×52厚mm(不包括打印机) 280宽×170高×52厚mm(包括打印机) 1.2kg(不包括打印机),1.6kg(包括打印机)
    附件 LR6(AA)碱性电池(6节),碱性电池盒(1),肩带(1),波形察看软件(1)

    8808-51存储记录仪
    技术参数
    *8808-51的波形记录功能与8808-01相同。
    除有关谐波分析功能以外的详细技术参数, 请参考8808-01样本。
    连接形式 独立通道,单相2线,单相3线和3相3线
    基本频率范围 45Hz~65Hz,自动设置或手动设置(分辨率为0.1Hz)
    谐波级次 由基波到40次谐波
    分析频率带 45Hz~2.6kHz
    采样速率 固定400kS/s
    FFT操作数目 512点(基波采样一周期期间)
    时间连续分析模式 适用于任何级次谐波:RMS值/满足因数/相位角/有功功率/有功功率满足因数/功率相位角RMS总值,F总失真值,R总失真值,有功功率,视在功率,无功功率,功率因数
    时间轴
    在时间连续分析模式下
    5分钟~12小时/格,7项设置(80采样点/格)
    瞬时分析模式 数字数据+图表:谐波RMS值,谐波满足因数,谐波相位角,谐波有效功率,谐波有效功率满足因数,谐波功率相位角
    其他功能 谐波触发功能,标尺,接线与电平检查,超范围功能,结果制表输出,光标测量
    基本参数
    测量量程 10mV~100V﹡1/格,13档量程(10格f.s.), 分辨率:量程的1/160,﹡1 100V/格包括RMS及存储记录仪功能
    频率特性 DC~50kHz,±3dB
    记忆功能的时间轴 200μs~5分钟/格,19档量程(1格=80个采样点)
    功能 存储记录,记录,RMS及存储记录(仅用于50/60Hz或DC)
    (4)谐波分析(时间系列分析模式),(5)谐波分析(瞬时分析模式)
    输入通道数 固定输入部分,2个模拟通道﹡2+8个逻辑通道
    ﹡2模拟输入通道间完全隔离,最高达450V
    存储容量 (模拟12bits+逻辑4bits)×256kW﹡3/通道 ﹡3使用1个通道
    数据存储 PCMCIA II型PC卡×1(SRAM卡最大128MB,ATA闪存卡最大1GB)
    接口 RS-232C,打印口(可连接8992打印机)
    显示和记录 112mm×18m卷装热敏记录纸,记录速度:10mm/s(使用AC电源转换器),5mm/s(使用电池),5.7英寸STN彩色液晶显示
    电源供应 AC转换器 9418-10,LR6(AA)×6(连续使用1小时,LR6电池不能用于8992打印机),电池组 9447(连续使用3小时)
    体积及重量 280宽×170高×52厚mm(不包括打印机) 280宽×170高×52厚mm(包括打印机) 1.2kg(不包括打印机),1.6kg(包括打印机)
    附件 LR6(AA)碱性电池(6节),碱性电池盒(1),肩带(1),波形察看软件(1)
    8808-51存储记录仪
