UVA紫外辐照计(紫外强度计)TN-2365简要介绍

TN2365紫外线测量波长365nm 宽量程：199uW/cm2，1.99mW/cm2，19.9mW/cm2

UVA紫外辐照计(紫外强度计)TN-2365详细介绍

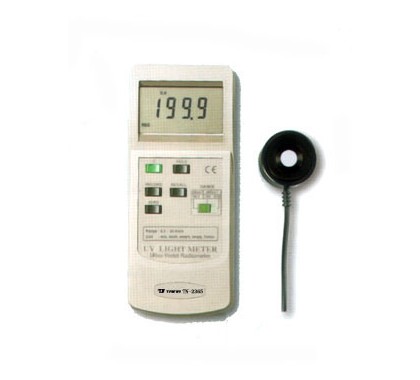

TN-2365 UVA紫外光测试仪
1．特性
-.365nm波长紫外线测量
-.专业、高品质UV表
-.宽量程：199uW/cm2，1.99mW/cm2，19.9mW/cm2
-.微电脑电路保证高精度，多种功能
-.带补正滤光镜的专用UV探头
-.超大LCD显示，易于读取
-.外壳坚固耐用
-.最大/最小值记录
-.数据保持
-.自动关机
-.9V电池
-.按键调零

2．规格
2-1 一般规格

电路	专用单芯片微处理器LSI电路
显示	13mm超大LCD显示
	双通道显示
探头光谱响应范围	中心点	365±5nm
	带宽	320-400nm窄带
测量范围	199uW/cm2×1 uW/cm2 1.99mW/cm2×0.01mW/cm2 19.9mW/cm2×0.1mW/cm2
线性	±1%
探头	专用光二极管、彩色补正滤光器
记忆读取	可读取最大/最小读值记录
调零	按键调零
取样时间	约0.4秒
关机	手动按键关机，不操作10分钟自动关机
操作温度	0℃-50℃（32℉-122℉）
操作湿度	最大80%RH
电源	DC9V006P，MN1604（PP3）(碱性高能)
功耗	约DC5.3mA
重量	375g/0.83磅（含电池）
尺寸	主表 185×78×38mm(7.1×3.1×1.5英寸)
	探头 38mm直径×28mm
附件	说明书×1 UV探头×1 手提箱×1

量程	解析度	精度
199 uW/cm2	1 uW/cm2	±(2%FS+2dgt) FS：满量程
1.99 mW/cm2	0.01 mW/cm2
19.9 mW/cm2	0.1 mW/cm2
测试环境：电磁场强度小于3V/M，频率小于30MHz

3．面板描述
4．测量步骤
1）按“Power”键打开电源
2）按“Range”键，选择最大量程
*如果显示“----”，表示超出量程，选择相近高量程。
3) 调零步骤
把量程设为“199u W/cm2”
*将探头的正面反扣到桌子或其它平面上，使其背面向上。
*按归零按键，使显示值为零。
4）把UV探头直接放在光源下，LCD上所示就是UV值了。
5) 数据保持
*在测量过程中，按一下“Hold”键，读值将被锁定，同时LCD显示“D.H”符号
*再按一下“Hold”按键，取消数据保持功能。
6）数据记录（最大/最小读值）
*数据记录功能显示最大/最小读值。按一下“Record”键，开始数据记录。LCD显示“REC”符号。
*当“REC”符号显示的时候
a) 按一下“Recall”键，“Max”符号和最大读值将显示在LCD上。
b) 再按一下“Recall”键，“Min”符号和最小读值将显示在LCD上。
c) 再按一下“Recall”键，回到数据记录功能，相关符号消失。
5．测量注意事项
*由于UV探头的结构限制，探头的输出值在一年后可能会有大约1%的偏差，这是正常的。即探头的校准周期为一年。
*由于探头（滤波器）对湿度变化很灵敏，所以保存的环境很重要。长时间不用本表时，请务必把探头保存于低湿度环境。比如把探头保存于干燥的塑料袋里。保存方法得当的话，探头的寿命会延长很多。
*依据余弦定律，在30度入射光下，UV探头的输入信号〉95%。在45度角的情况下，则〉90%。所以，有效地入射角为45度，当然，最好是限制在30度以内。校准的时候，光线入射角应为0度（垂直）。

6．取消/自动关机
为了延长电池的使用寿命，本表有自动关机功能，无操作约10分钟，本机将自动关机
要禁止自动关机，在测量中按“Record”，选择记忆记录功能。

7．内部调零
在4-3章里的调零是正常的调零步骤，然而“Zero”键的调整范围仅仅为20个数字，如果内部零的读数偏差超出20个单位的话，“Zero”键就不再起作用了，将显示：
这时候就要作内部调零了，步骤如下：
1) 关掉电源
2) 按下“Zero”键不放，打开电源，直到LCD显示如下图所示，再松开“Zero”键。
上行显示：显示内部零的读数
下行显示：始终显示“0000”
3）调VR3，使读值显示回零。
8. 更换电池
1）当LCD上显示“LBT”时，必须更换电池，但是显示低电后还可以继续使用几个小时
2）打开电池盖，取下旧电池。
3）装上一个9V电池（006P，PP3型），盖上电池盖。
