描述：RS-232 三线光隔保护器,隔离 TXD,RXD,GND
概述：
|
|
目前工业环境中许多重要的设备仍然使用RS-232接口界面设计,然而,RS-232接口缺乏可靠的保护机制,容易损坏.为了克服这个缺点,许多用户使用RS-232光隔保护器来保护RS-232串口.
|
|

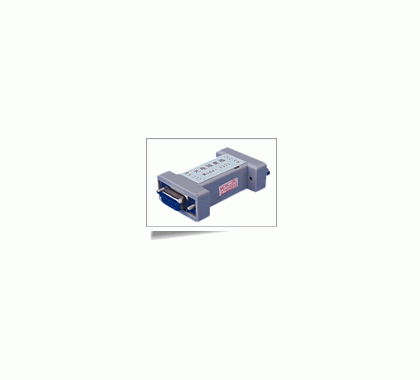

MODEL232I是一款袖珍型RS-232光隔保护器.它能够从RS-232接口的TXD、RTS 和DTR信号获取电源,即使在只有TXD信号供电时亦能正常工作.其光隔效果可达5000V.
|
| 特点： |
※ 体积小巧,安装简便
※ 光隔5000V
※ 特有串口取电技术,无须外接供电,极高的取电效率,保证串口在三线工作时,仍
能正常工作
※ 功耗极低,静态工作时等同于普通发光二极管的功耗,堪称真正"无源"
※ 自动侦测串口信号速率
※ 完全隔离两端串口设备
通讯指标：
|
接口标准
|
符合EIA RS-232标准
|
|
RS-232信号
|
TXD,RXD,GND
|
|
工作方式
|
异步工作,点对点
|
|
波特率
|
300-115200bps,自动侦测串口信号速率
|
|
隔离信号
|
TXD,RXD,GND
|
|
传输距离
|
5米
|
|
RS-232口保护
|
600W浪涌保护、15KV静电保护
|
|
隔离电压
|
5000V
|
|
接口形式
|
DB-9母头,DB-9公头
|
环境指标：
|
工作温度
|
-40℃到80℃
|
|
存储温度
|
-40℃到85℃
|
|
湿度
|
相对湿度 5%到95%
|
电源指标：
|
输入电源
|
无需外接电源,从RS-232口的TXD、RTS、DTR信号获取电源
|
|
功耗
|
静态功耗10mA以内,动态功耗平均值40mA以内
|
外观指标：
|
长×宽×高
|
72mm×33mm×16.5mm
|
|
外壳
|
塑料
|
|
颜色
|
电脑白
|
|
重量
|
30g
|
|
