HT5□系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计，因其具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

    HT5□系列金属管浮子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

    HT5□系列金属管浮子流量计采用了国际先进的Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。

    HT5□系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有HT50垂直安装式、HT51上进下出安装式、HT52侧进侧出安装式、HT53底进侧出安装式、HT54螺纹连接式、HT56R/L水平安装式等安装方式可选。

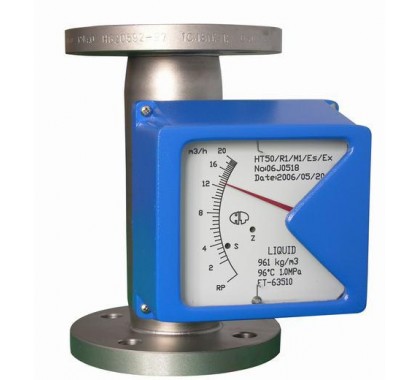

 HT5系列金属管浮子流量计
【主要特点】

● 模块化组合设计，维修方便，正常使用免维护

● 单轴、非接触新型磁耦合结构，信号传输更稳定

● 双行、大屏幕液晶显示瞬时、累计流量，可带背光

● 智能型具有掉电保护、数据备份及恢复功能

● 全金属结构，抗震、耐压、耐温、防腐

● 短行程、总高250mm，设计安装更方便

【技术指标】

测量范围    水 (20℃)          5～200000 l/h

空气（0.1013MPa 20℃）         0.03～4000 m3/h

量 程 比                       10:1（特殊型20：1）

精度等级                       1.5 （特殊型1.0）

工作压力                       DN15～DN50  PN4.0MPa （特殊型25MPa）

DN80～DN100 PN1.6MPa （特殊型16MPa）

夹套压力等级：1.6MPa

介质温度                       标准型 -80℃～+220℃

高温型 300℃

衬PTFE型 ≤85℃

环境温度                       -40℃～+120℃(电远传型≤65℃)

介质粘度                       DN15： ≤5mPa.s(H15.1～H15.3)

                                      ≤30mPa.s(H15.4～H15.9)

                               DN25： ≤250mPa.s

                               DN50～DN150：≤300mPa.s

液晶显示                       瞬时流量显示数值范围:0～50000

                               累积流量显示数值范围:0～99999999

输    出                       标准信号:二线制4～20mA

                               脉冲信号:最小间隔50ms

                               报警信号:继电器报警，触点容量
                               1A@30VDC,0.5A@125VAC或0.25A@250VAC


供    电                       标准型:24VDC(10.8VDC～36VDC)

                               交流型:220VAC(85～265VAC)

                               电池型:3.6@5.2AH锂电池
连接方式                       标准型：DIN2501法兰

特殊型：用户提供法兰标准

螺纹连接型：DIN11851或用户指定

电气接口                       M20×1.5、PG11、1/2″NPT

整体高度                       标准型:250mm(垂直安装)

防护等级                       IP65

防爆标志                       本安型：ExiaIICT3～6

                               隔爆型：ExdIIBT4
