二.    单探头漏氯报警仪主要特点：氯气报警器采用工控单片机作为主控部件，智能化程度高，氯气报警器具有：
1.    报警控制设定：氯气上限控制值可在全量程范围内设定。
2.    全数字操作：氯气报警器设定采用按键操作。

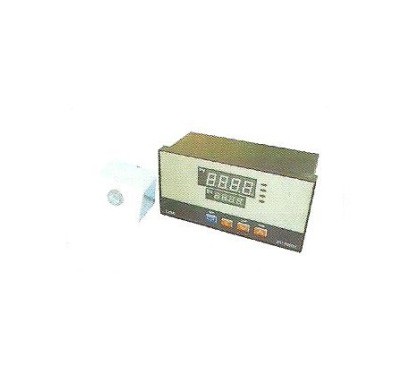

3.    氯气报警器由氯气传感器和显示报警器组成，氯气传感器安装在现场，通过电缆与值班室内显示报警器相连，值班室内可随时监测漏氯情况，报警器内并有声光报警，继电器输出，方便用户组成各种声响报警或排风系统。


三.   单探头漏氯报警仪 基本性能：
1.    使用条件：电源电压220V，频率50Hz
2.    显示报警范围：0-20ppm，输出4-20mA。
3.    输出特性：输出4-20mA，电子蜂鸣器报警。
4.    接线方法：电压24V可直接配接二线制传感器。接线时，将传感器红（正）线接仪表的“2”端；传感器黑（负）线接仪表“11”端；220VAC接仪表“5”“6”端；并短接仪表“1”“12”端，或接计算机的4-20mA输入端。详见后面接线图

四．注意事项：
1．    ALM1为上限触点。
2．    由于氯气比重为2.8比空气重，一般氯气传感器应安装于离地30CM墙上，或易产生氯气泄漏的气源附近。
3．    用户使用中请保持氯气传感器的清洁和定时较验。氯气报警器出厂1年内，（电化学元件为6个月）出现非人为质量问题，由本公司负责保修。

五．氯气传感器安装：
    将氯气传感器四个锣丝拧开，将氯气传感器安装于离地30CM的墙上，用四个6mm塑料膨胀锣丝固定，电线接头朝上。松开电线接头将0.5mm平方2芯屏蔽线接入，+（红线）接仪表2脚，-（黑线）接仪表11脚，如下图所示，再将电线接头把屏蔽线锁紧，防止氯气传感器被氯气腐蚀损坏，最后拧紧氯气传感器四个锣丝，拿下传感器保护盖即可。仪表的8、9、10、为外接报警器继电器接点，用户可自已选择连接风机或其他设备。
