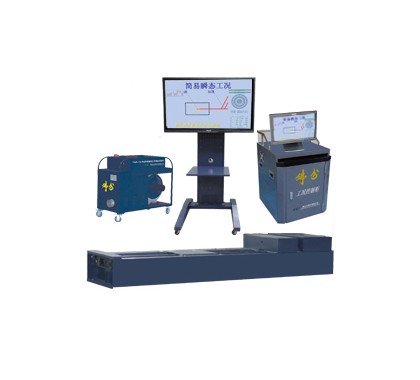

主要特点： 本公司在2010年开发了新一代的简易瞬态工况测试系统FAMS-100汽车简易瞬态工况排放分析系统，该系统的尾气分析模块、流量测量模块、FCDM-100底盘测功机（Φ216），计算机自动控制系统全是由我公司自主开发。 |
FAMS-100汽车简易瞬态工况排放分析系统 尾气分析仪主要技术参数：
|
五气分析仪 |
|||
|
气体种类 |
量程范围 |
示值允许误差 |
|
|
绝对误差 |
相对误差 |
||
|
HC |
(0-2,000) X10-6vol |
±4 X10-6vol |
±3% |
|
(2,001-5,000)X10-6vol |
－－－－－－－ |
±5% |
|
|
(5,001-10,000) X10-6vol |
－－－－－－－ |
±10% |
|
|
CO |
(0-10.00) X10-2vol |
±0.02 X10-2vol |
±3% |
|
(10.01-16.00)X10-2vol |
－－－－－－－ |
±5% |
|
|
CO2 |
(0-16) X10-2vol |
±0.3 X10-2vol |
±3% |
|
(16.1-20) X10-2vol |
－－－－－－－ |
±5% |
|
|
NO |
(0-4,000) X10-6vol |
±25 X10-6vol |
±4% |
|
(4,001-5,000) X10-6vol |
－－－－－－－ |
±8% |
|
|
O2 |
(0.0-25.0)X10-2vol |
±0.1 X10-2vol |
±5% |
|
注：表中所列绝对误差和相对误差，满足其中一项要求即可。 |
|||
|
流量分析仪 |
|||
|
采样频率 |
2Hz |
||
|
流量测量范围 |
（80-200）L/S |
||
|
流量测量误差 |
绝对误差：5L/s，相对误差：±5％（取大值） |
||
|
稀释氧测量范围 |
（0.5～22.5）X10-2vol |
||
|
稀释氧测量精度 |
0.1X10-2vol/±5% |
||
|
稀释氧测量误差 |
绝对误差：±0.1X10-2vol,相对误差：±5％（取大值） |
||
|
质量分辨率 |
HC |
0.01mg/s |
|
|
CO2 |
1mg/s |
||
|
CO |
0.1 mg/s |
||
|
NO |
0.01mg/s |
||
FAMS-100汽车简易瞬态工况排放分析系统 测功机主要技术参数:
|
型号 |
轻型汽油车/轻型柴油车 |
重型柴油车 |
|
|
额定轴载质量 |
3t |
10t |
15t |
|
滚筒直径 |
216mm |
318mm |
420mm |
|
滚筒长度 |
900mm |
1000mm |
1000mm |
|
最大测试速度 |
130km/h |
130km/h |
130km/h |
|
最大吸收功率 |
250kw |
250kw |
250kw(×2 或3) |
|
基准惯量 |
(907.2±18.1)kg |
(907.2±18.1)kg |
(1452.8±18.1)kg |
|
台架尺寸 |
3980mm×980mm×651mm |
4579mm×1235mm×847mm |
4654mm×2730mm×810mm |
