仪器主要部分由隔膜泵、调节阀、缓冲器、流量计、中央处理器等组成。

    1、隔膜泵   其结构和装配采用先进技术，使小型泵具有结构紧凑、效率高、抽气压力大、负载能力强、流量稳定、耗电省、噪音低等优点。在100mmHg负载能力下，仍获得1L/mn左右。泵阀片采用特种橡胶制成，具有耐酸碱、耐老化、寿命长，经长时间的考验，性能仍保持良好。泵动力电机采用电子调速，在电压波动及干电池电压下降变化较大的情况下，仍能确保电机稳速运转。在采样过程中负载在一定范围变化情况下，电子电路能起到调整功率，使隔膜泵的流量稳定。

    2、时控处理器   本仪器采用单片机作智能设计，倒计时精度高，能在99小时59分钟范围内任意设定，用户设采样时间为15分钟的使用频次较多，所以为减少操作麻烦，设开机15分钟状态，使操作方便快捷。

    3、欠压指示   在使用中当4个字符出现间歇闪动时，则表示仪器电池为欠压状态，此时需对电池进行充电。

    4、充电   当仪器显示屏字符出现间歇闪动时，即需充电，这样只要接上充电器即可充电，充电进行中红色灯亮，电量充满后红色灯熄灭。充电一般为14-16小时(标准)，仪器使用无记忆效应的镍氢电池，故容量大，使用寿命长。

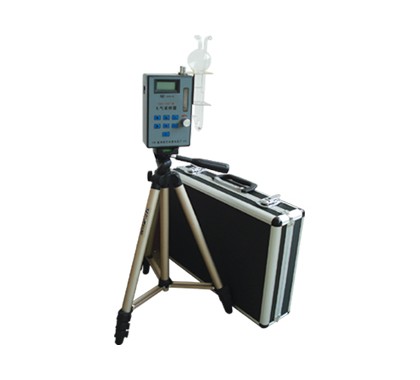

     XQC-15ET大气采样器二、技术参数

1、最大负压：≥25000Pa

2、额定负载流量：≥1.5L/min(在40mmHg时)

3、流量使用范围：0.1-1.5L/min

4、流量精度：≤±5%

5、稳定性：≤±5%

6、定时误差：≤±0.1%

7、工作温度：-5-40℃

8、仪器使用状态：连续和断续使用

9、电源：6节5#镍氢电池

10、体积：137×88×45(mm³)

11、重量：0.5Kg(含电池)

 XQC-15ET大气采样器三、使用与保养

开启、关闭按电源启动按钮 →按此时显示屏出现00:15,即15分钟，若要改变时间可按即可改变，→按仪器进入采样工作状态。采样结束时显示OUER，按→→仪器进入关闭停机状态。

注意：1、若长时间不用需对电池补充充电，以延长电池使用寿命。

2、严禁将较大颗粒物或酸碱溶液吸入泵内，以免损坏气路和气泵。

 XQC-15ET大气采样器四、其它

1、仪器附件

仪器包装箱（每两台）          1只

吸收瓶架                      1副

安全瓶                        1只

三脚架                        1副

智能充电器                    1只

说明书                        1份

2、另有各类玻璃吸收瓶、小型塑料采样头、活性炭采样管等选购。
3、产品实行终身服务。购买产品后一个月内发现有质量达不到技术指标，可提出换货或退货。（仪器外观无损伤和拆修）
