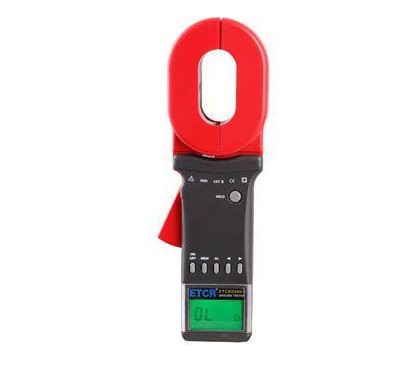

ETCR2000+基础型钳形接地电阻测试仪

专利证号：ZJ200620058986.9

执行标准：Q/(GZ)YTDZ1-2007

防爆标志：ExiaⅡBT3

防爆合格证：CE082010

一．简介

ETCR2000+基础型钳形接地电阻测试仪

是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：

◆突破开机长时间自检等待，开机立即进入测试。

◆突破继电器自检方式，淘汰继电器，采用最先进的算法及数字集成处理技术，完全智能化。

◆突破老款产品笨重的问题，更加符合手持仪表特性。

◆全新外观设计，面板6键操作，性能直通。

◆增加了声光报警功能，“嘟--嘟--嘟--”报警声。

◆增加了干扰信号识别、指示功能，“嘟--嘟--嘟--”提示音，NOISE符号闪烁

◆增加存储数据：99组。

◆电阻量程更宽：0.01Ω-1200Ω

◆漏电流检测分辨率更高：0.05mA

◆功耗更低：最大启动电流不超过50mA。

◆测试速度更快：0.5秒/次

◆提高了抗干扰能力和测试的稳定性。

ETCR2000+基础型钳形接地电阻测试仪

广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

ETCR2000+基础型钳形接地电阻测试仪

有长钳口及圆钳口之分，长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。

二．技术规格

功 能	接地电阻测试、回路电阻测试
电 源	6VDC(4节5号碱性干电池)
电阻量程	0.01-1200Ω
电阻分辨率	0.001Ω
电阻最高精度	±1%±0.01Ω
数据存储	99组
报警临界值设定范围	电阻：1-199Ω
声光报警	“嘟--嘟--嘟--”报警声，报警符号闪烁 按AL键开启、关闭、设置
干扰信号识别功能	“嘟--嘟--嘟--”提示音，NOISE符号闪烁显示
工作温湿度	-20℃-55℃；20％RH-90％RH
液晶显示器	4位LCD数字显示，长宽47mm×28.5mm
钳口尺寸	长钳口65mm×32mm；圆钳口&pHi;32mm
钳口张开尺寸	长钳口28mm;圆钳口32mm
钳表质量	长钳口1160g;圆钳口1120g(含电池)
钳表尺寸	长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm
保护等级	双重绝缘
结构特点	钳形CT
换 档	全自动换档
外部磁场	＜40A/m
外部电场	＜1V/m
单次测量时间	0.5秒
电阻测量频率	＞1KHz
被测电流频率	50/60Hz自动
电池电压低指示功能	当电池电压低于5.3V时，电池电压低符号显示
存储数据已满指示	存储数据已满99组，闪烁显示“MEM”符号
超量程指示	超量程指示“OLΩ”、“L0.01”或“OL A”
自动关机	开机约5分半钟仪表将自动关机
功 耗	开机启动、工作最大电流小于50mA，连续工作约30小时
