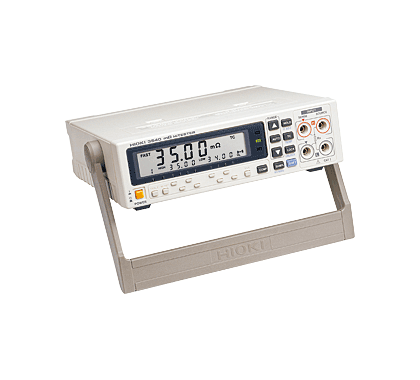

日本日置 3540微电阻计
提供可选手动测试或系统应用测试
· 4端子方法测量mΩ电阻（快速100ms响应）
· 比较器功能最多存储7组表格
· 温度补偿功能，测量温度并根据铜来计算20℃以下的对应值。
3540是没有外部控制接口的低价格版本，用于手动测试。 3540-01加入了BCD输出和外部控制，3540-02包含了打印机接口，3540-03包含了RS-232C接口。
基本参数
日本日置 3540微电阻计
|
测量量程和精确度
|
30mΩ～30kΩ，7档量程，最大显示值3500
± 0.1%rdg. ± 6dgt.(30mΩ，3Ω量程)
± 0.1%rdg. ± 4dgt.(300mΩ,30Ω～30kΩ量程)
|
|
测量电流
|
100mA(30mΩ,300mΩ量程) ～10μA(3kΩ,30kΩ量程)
|
|
最大应用测量电压
|
直流3.5mV(30mΩ量程)～直流350mV(30kΩ量程)
|
|
采样速度
|
16次/s(快速模式)，4次/s(慢速模式)响应时间 100ms(快速模式)，300ms(慢速模式)
|
|
显示
|
最大显示值3500，液晶显示
|
|
测量方式
|
4端子测量
|
|
开路端子电压
|
最大4.0V(30mΩ～30kΩ的所有量程)
|
|
数字输入/输出
(-01-02和-03版本)
|
TTL输出BCD，或其他外部控制用输入/输出
|
|
比较器功能
|
设定:上、下限值或参考值和百分比供电阻测试,最多7组设定
输出:3档(高，中，低)，开路集电极，LED显示，蜂鸣器警报
|
|
接口
|
外接打印机(-02型号)，RS-232C(-03型号)
|
|
电源供应
|
LR6(AA)或R6P(AA)× 6,或9445交流电源转换器,(9V、1A)
|
|
体积及重量
|
215宽 × 61高 × 213厚mm，900g，1kg(-01、-02、-03)
|
|
附件
|
温度探头 9451(1)，保险丝(1)，铁钳(1)，外连接口插座（仅用于-01型）, 夹型测试线 9287-10(1)，
|
|
