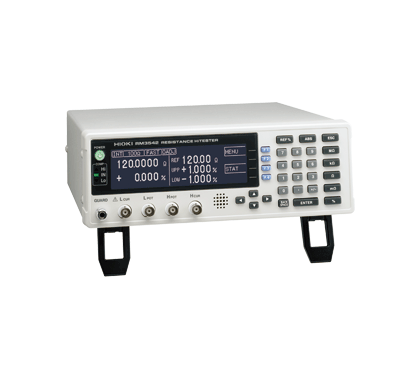

日本日置 RM3542, RM3542-01电阻计
· 实现了自动化系统中所要求的速度和高精度
· 双重检查功能保证准确接触，实现可靠性测试
· 可用于集成电路片电感器和EMC对应零件的低能耗电阻测量
· 可用于制造工程中手动的取样检查
单元中不包含试验夹具。请在购买时选择配套的试验夹具。
基本参数 (预热时间：30分钟以上)
日本日置 RM3542, RM3542-01电阻计
|
电阻量程
|
[低功率OFF] 100 mΩ量程 (最大 120.0000 mΩ, 0.1μΩ 分辨率)) ~ 100 MΩ 量程 (最大 120.0000 MΩ, 100 Ω 分辨率), 10 步进
[低功率ON] 1000 mΩ 量程 (最大 1200.000 mΩ, 1 μΩ 分辨率) ~ 1000 Ω 量程 (最大 1200.000 Ω, 1 mΩ 分辨率), 4 步进
|
|
显示
|
单色图形 LCD 240 × 64 dot, 白色 LED 背光
|
|
测量精度
|
[ 慢速模式下, 100 mΩ 量程] ±0.015 % rdg. ±0.002 % f.s.
[ 慢速模式下,1000 Ω 量程] ±0.006 % rdg. ±0.001 % f.s. (最佳情况)
|
|
测试电流
|
[ 100 mΩ 量程] 100 mA DC ~ [ 100 MΩ 量程] 100 nA DC
|
|
开放端口电压
|
最大20 V DC
|
|
采样率
|
快速，中速，慢速, 3种设置
|
|
测量时间
|
[100 Ω/1000Ω 量程,低功率关闭时]
快速: 0.9 ms,中速: 3.6 ms,慢速: 17 ms
|
|
合并时间
|
0.1 ms ~ 100.0 ms, 或 1 ~ 5 PLC（50 Hz时）, 1 ~ 6 PLC（60 Hz时）
注意: PLC = one power line cycle (主要波形周期)
|
|
其他功能
|
比较功能 (设定值和测量值的比较),延时功能 (可通过输入触发和测试线控制测试物的延时), OVC (开端电压补偿),测量错误检测 , 探头短路检测, 接触改善功能,自动保存, 数据统计, 设置监测 (当使用两个设备时，不同的设置会引发警报通知), 重启功能,触发功能等
|
|
接口
|
RS-232C，打印机，GP-IB（RM3542-01）
|
|
外部 I/O接口
|
触发, 输入保持, 比较输出, 设置监控端口
|
|
电源供应
|
100 ~ 240 V AC, 50/60 Hz, 最大30 VA
|
|
体积及重量
|
260 mm W × 88 mm H × 300 mmD, 2.9 kg
|
|
附件
|
电源线× 1, 外部 I/O 公头连接器× 1,操作说明书× 1, 操作指南× 1
|
|
日本日置 RM3542-01电阻计
