VM-53A三轴向低频测振仪
|

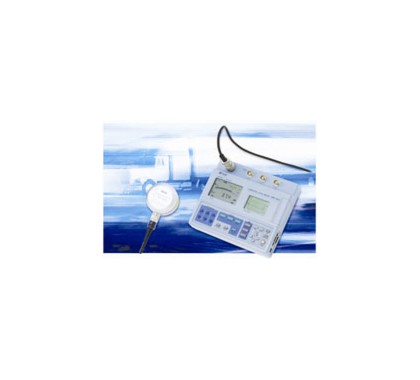

日本 理音 (RION) 公司生产的VM-53A仪器重 1.3kg ，符合度量公约组织规定的标准以及日本行业标准 C1510 ： 1995 。该仪器用来测量地面振动以估算出振动污染。振动强度能按照人对振动灵敏度特性进行加权处理，VM-53A频率范围： 1 ～ 80Hz 。它是由主机和 3 向加速度探头 PV-83C 等组成。 VM-53A除了具有先前型号 VM-52A 的主要功能外， VM-53/VM-53A 型还有自动保存能力和为自动测量提供的复杂定时器功能。三轴测量结果能保存在内存中或者存储卡上（仅 VM-53A 具有此功能）。该仪器备有 2 块背光液晶显示器（ LCD ）板。当大主显示器显示瞬时测量值的同时，次显示器显示 3 轴或者单轴电平 / 时间图、条形图、菜单屏面和一大批其它有用信息。 |
|
| VM-53A三轴向低频测振仪特点 1、VM-53A二种背光液晶显示器（ LCD ）板（大主显示器和次显示器）。大主显示器显示瞬时测量值，而次显示器显示 3 轴或者单轴电平 / 时间图、条形图、菜单屏面和一大批其它有用信息。 2、仅 VM53A 型能在存储卡上连续记录 3 轴数据（用所提供为 16MB CF 卡， 3 轴测量记录能力， 1 秒采样： 100 小时）。 3、最大值、时间百分率电平和功率平均结果能被连续地保存在内存或者 CF卡（仅 VM53A 具有）上 4、任选 1/1 倍频程和 1/3 倍频程实时分析器功能（仅 VM53A 具有，很快 获得）。 |
|
|
VM-53A三轴向低频测振仪技术指标 |
|
| 可应用的标准 | JIS C 1510:1995(JIS C 1510:1976) |
| 测量功能 | Lv,Lva,Lveq,L5,L10,L50,L90,L95,Lmax,Lmin |
| 测量频率范围 | 1-80 Hz(1-90 Hz, JIS C 1510:1976) |
| 测量电平范围 | Lv-Z:25-120 dB Lv-X,Y:30-120 dB Lva:30-120 dB (0 dB=10 -5 m/s 2 ) |
| 频率加权电平量程 | 按照 JIS 标准 -dB 步长 , 6 个量程可切换 , 3 轴独立 10-70,20-80,30-90,40-100,50-110,60-120 dB |
| 线性度量程 | 70 dB |
| 测量时间 | 以预定时间处理测量， 可能设定为：10秒，500秒，1分，5分，10分，15分， 30 分，1小时，4小时，8小时和24小时。 人工操作（最大值为：199小时59分59 秒） |
| RMS 检测电路 | 数字处理 时间加权： 0.63 秒 |
| 存储卡功能 | （ 仅 VM53A 具有 ）在存储卡（ Compacf Flash? ）上数据保存能力 |
| 保存功能 | 人工保存、自动 1 保存和自动 2 。VM-53保存在内存内，VM-53A 保存在内存内和存储卡上。 |
| 人工保存 | 振动级 (Lv) 或振动加速度级 (Lva) 可保存 , 处理(Lveq,Laveq,L5,L10,L50,L90,L95,Lmax,Lmin) 也可保存。 存储卡:多个文件，每个文件有多达 100 个数据组（达到存储卡的容量） （仅 VM53A 具有） 内存 最大值为 100 组 3 轴数据 |
| 自动 1 保存 |
连续保存振动级 (Lv) 或振动加速度级 (Lva) 瞬时值，多达86400 个数据。保存采样 100 毫秒或 1 秒，可任选。 |
| 自动 2 保存 | 连续保存处理值 (Lveq,aveq,L5,L10,L50,L90,L95,Lmax,Lmin) 单轴测量最大值为 4500 数据组， 3 轴测量每个轴 1500 数据组 存储卡: 单轴测量 （仅 VM53A 具有）多个文件，每个文件有多达 4500 数据组 3 轴（ X/Y/Z ）测量多个文件，每个文件有多达 4500 数据组 内 存: 单轴测量：最大值为 4500 数据组； 3 轴（ X/Y/Z ）测量：最大值为1500数据组。 |
| 比较器 AC/DC 输出 BNC 输出， 3 个独立通道。由菜单选定 AC 或者 DC AC 输出： 1 Vrms （全标度） DC 输出： 2.5 V （全标度， 0.25V /10 dB ） 打印机输出 允许瞬时值、处理值和回访数据打印 接口 串行接口 接头： D-sub 9 芯针形 波特率： 4800 bps ， 9600 bps ， 19200 bps 显示器 段式显示 1 个， 128 × 64 点阵 矩阵式显示 1 个，带有背光 电源 可选 AC 转接器或者 IEC R14 （ C 尺寸）电池 4 个 合适的 AC 转接器： NC-98 （ 100~240V AC ） 电池使用寿命 大约 35 小时（碱性电池组 LR14 ，在室温条件下） 环境条件 主机： -10 ~ +50 ° C ，最大相对湿度为 90 % 加速度探头： -10 ~ +50 ° C 尺寸和重量 主机： 尺寸大约为 200（ W ） ′56（ H ）′175 （ D ） mm 重量大约为 1 kg （包括电池组） 加速度探头： 尺寸大约为 67（ f ）′40.7（ H ）mm（不包括连接电缆） 重量大约为 325 g 加速度探头 三轴加速度表 PV-83C 防水技术要求： JIS C 0920 7 级（密封） |
|
| VM-53A三轴向低频测振仪的配置 | |
| VM-53A提供附件 延伸电缆 EC-02S （ 3 m ） 1 个 IEC R14 （ C 尺寸）电池 4 个 存储卡（仅 VM53A 具有） 1 个 VM-53A选购件 AC 转接器： NC-98 （ 100~240V AC ） 延伸电缆 EC-02S 系列 打印机 DPU-414 |
|
