透反射硅片显微镜BMT-300

一、用途：
透反射式硅片检测显微镜BMT-300主要用于太阳能电池硅片的观察.它能生产高清晰的图像,立体感强，成像较清晰和宽阔，又具有长工作距离，并具有较大的视场范围和相应的放大倍数, 配有高像素的数码摄像头,可以很清楚地看到硅片的”金字塔” 的微观形貌分布情况,及硅片的缺陷分析服务.是太阳能电池硅片的普遍专用显微镜。硅片检测显微镜可以观察到肉眼难观测的位错、划痕、崩边等;还可以对硅片的杂质、残留物成分分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等，造成磨片后的硅片易发生变花、发蓝、发黑等现象，使磨片不合格. 是太阳能电池硅片生产企业进行质量控制最普通的仪器.

透反射硅片显微镜BMT-300
一、用途：
透反射式硅片检测显微镜BMT-300主要用于太阳能电池硅片的观察.它能生产高清晰的图像,立体感强，成像较清晰和宽阔，又具有长工作距离，并具有较大的视场范围和相应的放大倍数, 配有高像素的数码摄像头,可以很清楚地看到硅片的”金字塔” 的微观形貌分布情况,及硅片的缺陷分析服务.是太阳能电池硅片的普遍专用显微镜。硅片检测显微镜可以观察到肉眼难观测的位错、划痕、崩边等;还可以对硅片的杂质、残留物成分分析.杂质包括: 颗粒、有机杂质、无机杂质、金属离子、硅粉粉尘等，造成磨片后的硅片易发生变花、发蓝、发黑等现象，使磨片不合格. 是太阳能电池硅片生产企业进行质量控制最普通的仪器.

二、技术参数

1.目镜

类型	放大倍数	视场(mm)
大视野目镜	10X	&pHi;16

透反射硅片显微镜BMT-300 2.物镜

类别	放大倍数	数值孔径(NA)	工作距离(mm)
平场消色差物镜（无盖玻片）	5X	0.12	18.3
	10X	0.25	8.9
	40X	0.60	3.7
	60X	0.85	0.26

  3.光学放大倍数：50X 100X 400X 600X  系统参考放大倍数：50X-4000X
  4.载物台：尺寸 185mm*140mm   移动范围 75mm*50mm
  5.调焦系统：带限位和调节松紧装置的同轴粗微动  微动格值 0.002mm
  6.滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃
  7.偏光装置：可插入式起偏振片和三目头内置检偏振片
  8.照明系统：6V/20W卤素灯，亮度可调；220V（50Hz）

9.防霉:特有的防霉系统

10.成像系统: 日本进口专业摄像头或500万高像素的数字摄像头

三、系统组成

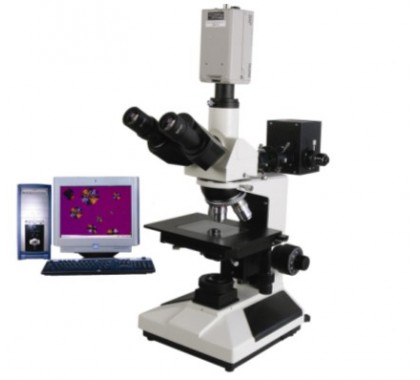

电脑型硅片检测显微镜(BMT-300E): 1、硅片显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、驱动软件 6、数据线 7、计算机(选配)

四、总放大参考倍数
电脑型硅片检测显微镜(BMT-300E)：50--4000倍（17寸显示器为例）

五、选购件
1.硅片测量软件 2.目镜： 20X 10X(带刻度) 3.物镜：20X 80X
