特点及优点:

DAQSTATION DX系列自1999年开始销售以来，得到了广泛的支待。新DX系列[DXAdvanced]应世界工业领域的需求，增强了测量、显示、存储、网络等各项功能，是新一代的网络数据采集站。[DXAdvanced]是 YOKOGAWA 结合最新的数字技术及多年来积累的生产经验所推出的新产品,为产业界带来真正的革新,具有很高的附加值。

一:基本功能升级
－最多48通道输入，300通讯扩展通道，25ms高速测量

DXAdvanced 提高了输入通道数及测量周期等数据采集的基本性能。
DXAdvanced 既可作为一台独立型数据采集器使用，也可以在分布式多点数据采集系统中作为中央测量和监视站来运行。

多通道测量/ 记录 DX1000最多可提供12通道输入，DX2000最多可达48通道。因此，作为独立型的记录仪发挥了出众的低成本优势。 作为操作简便的无纸记录仪，可以广泛应用于各种环境中。 灵活运用外部输入的扩展性 通过Modbus/TCP可以连接DAQMASTER MW100等作为外部输入单元(选配件)。此时，最快测量周期为1 秒，输入通道最多可达到348通道。 通过追加MW100 输入模块，可以灵活对应不同的实际应用，构建可扩展的系统。 实现高速的测量周期 利用高速模式测量可以实现最快25ms 的测量周期。 (DX1002，DX1004，DX2004，DX2008) 因此，能够测量和记录原有机型捕捉不到的高速信号。

二:存储功能升级
－200MB大容量内存，2GB CF卡外存，支持USB闪存盘

存储容量增大，可以支持更长时间、更多通道的连续记录。利用内存和外部存储媒体可以更可靠的保存长时间数据。可采用大容量CF卡。

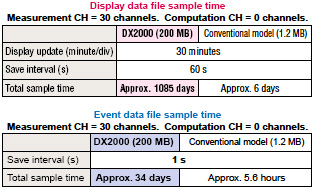

大容量的内部存储器 内部存储器可以使用最大200MB 的闪存（约为原来的 170 倍）。 可以支持长时间记录及多通道记录。 外部存储媒体采用CF卡 所有机型都包含CF卡驱动器，采用大容量高可靠性的 CF卡作为外部存储媒体。最大支持2GB的CF卡。 支持USB存储器 通过USB 接口(选配件)，可以把数据保存到USB 存储器上。 可以通过USB 存储器轻松的把数据传输到PC。

三:网络功能的升级
－以太网接口，MODBUS协议，Web Servers，SMTP，SNTP，DHCP等最新网络功能

Daqstation 系列的最大特点“强大且方便的网络功能” 在DXAdvanced 上得到进一步的提高。

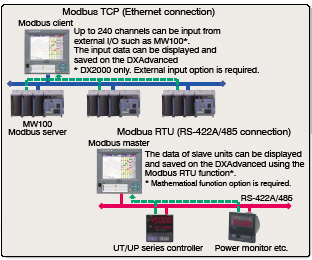

DXAdvanced 主要的网络功能 通过FTP* 传送数据文件*File Transfer Protocol 灵活运用DXAdvanced 的FTP 服务器/ 客户端功能可以轻松实现数据文件的集中管理及数据共享。通过DXAdvanced 的FTP 客户端功能，可将保存在DXAdvanced 内存中的数据文件定期的自动传输到FTP 服务器上。 此外，使用FTP 服务器功能，客户端PC 能够随时下载保存在DXAdvanced 里的数据文件。 通过Web 浏览器简单地进行监视 通过DXAdvanced Web服务器功能，可以在Internet Explorer 等Web 浏览器上实现简单的监视功能。 这样可以轻松且低成本地进行远程监视及建立广范围的监视系统。 除DXAdvanced 的显示画面之外，全部通道的瞬时值及报警信息也可以显示在浏览器上。 另外，在浏览器画面上可以向DXAdvanced 输入信息。 E-mail 送信功能 DXAdvanced 可以通过E-mail 发送报警发生信息、指定时间瞬时值、报表数据等。 利用手机终端在能接到信号的任何地方都可以接收E-mail。 时间同步(SNTP*)功能*Simple Network Time Protocol 使用SNTP 客户端功能可以使DXAdvanced 的时间与 SNTP服务器的时间同步。另外，DXAdvanced本身也可以作为SNTP 服务器运行。 通过网络可以对整个系统进行准确的数据时间管理。 网络自动设置(DHCP*)功能*Dynamic Host Configuration Protocol 利用DHCP 功能，可以自动进行DXAdvanced 的IP地址等网络设置，可以更方便地利用DXAdvanced 的网络功能。 [Modbus/TCP 功能] [Modbus/RTU 功能] 通过Modbus 协议可以读取、写入其它机器的测量数据。例如：利用Modbus/TCP功能把DAQMASTER MW100作为外部输入设备连接，最大可以实现348通道的多点数据采集系统*。 * 需要扩展通道功能选配件及运算功能选配件。

四:系统的升级
－利用 DAQSTANDARD软件进行数据测量

通过便于操作的应用软件，可以100％地发挥DXAdvanced 的功能。

DAQSTANDARD for DXAdvanced(适用于Windows 2000/XP) DXAdvanced标配DAQSTANDARD软件。DXAdvanced保存的数据文件以及通过FTP等方式传输到文件服务器的数据文件，都可以利用此软件进行再显示、文件转换或打印输出。 利用此软件在PC上对DXAdvanced进行各种设置，然后将设置数据发送到DXAdvanced，并可以保存到PC硬盘中。 数据浏览 此功能可以将DXAdvanced保存的数据以曲线显示、数字显示等形式进行显示，还可以打印显示的数据。另外，可以对光标指定的数据进行区间运算，还可以将其转换成ascii 码及MS-Excel等格式的文件。 数据再显示 数据转换窗口   文件连接显示功能 由于停电等原因被分隔的数据文件可以在数据浏览器上连接起来显示。 连接前 连接后   硬件设置软件 可以进行测量通道、运算通道及画面显示的相关设置。 通过用存储媒体及通信等方式可以交换设定数据，设置多台DXAdvanced时更加简便。 测量通道设置 环境设置

五:显示&操作性的升级
－DAQWORX软件包实现数据监测、采集和管理

进一步改进了DX 系列深受好评的丰富的显示功能。可以用USB 键盘和遥控器简便地执行设定及文本输入。

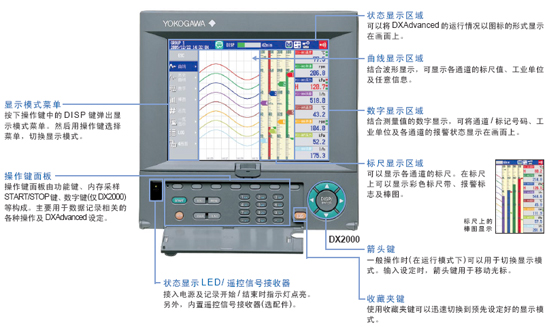

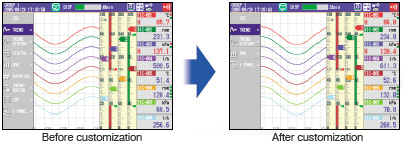

更丰富、更方便的显示功能 -棒图显示- 可以选择纵向、横向的棒图。 –数字显示– 数字显示除显示测量值外，还可以显示通道/标记号码、工业单位及报警状态。 –历史曲线显示– 可以再现保存在内存中的历史数据。 在总览显示中选择想参照的部分可以跳转到历史曲线显示。 –4画面显示– 把整个显示屏幕分成4个显示区域，可在每个显示区域任意选择显示形式(仅DX2000)。 –环形显示– 除一般的T－Y曲线显示外，还可以进行环形显示(仅DX2000)。 –总览显示- 可以查看全部通道的报警状态。 –信息显示– 显示报警一览、信息一览及报表数据。 –曲线横向分割显示– 把曲线显示横向分割为2部分，可以比较不同通道的波形。   用户自定义操作菜单 可自定义操作菜单，隐藏不需要的菜单项。

六:可靠性的升级
－IP65防水防尘，门锁功能，CE、CSA认证

高可靠性、高品质是YOKOGAWA的DXA。 DXAdvanced 的安全测量用以保护重要数据，并且可以限制访问系统的用户权限。

高级别的安全功能 可靠的硬件 [防尘、防滴前面板(符合IEC529 － IP65 标准)] DXAdvanced可以在恶劣的环境下使用，前面板采用了符合IEC529－IP65标准的防尘、防滴结构。仪表后机箱采用无散热口的密封式结构，防止灰尘进入机箱内部。 [M4 螺丝端子] 输入端子是所有测量数据的入口，如果缺乏可靠性就无法保证稳定的数据输入。 DXAdvanced的所有机型均采用结实的M4螺丝输入端子。 [自主开发的高耐压半导体继电器] 作为切换输入信号的扫描器，YOKOGAWA自主开发了高耐压半导体继电器。高耐压半导体继电器由实现了 1500VDC高耐压及3nA低漏电流的MOSFET和电压输出型光电耦合器构成，能够达到125ms/48ch (DX2048)的高速扫描，并延长了扫描器的使用寿命且消除了噪音。 [通道间绝缘] DXAdvanced的输入电路对于直流输入及热电偶输入，所有机型的通道间都绝缘(对于热电阻输入，一部分机型可以指定选配件)。因通道间的绝缘输入而具有的抗共模干扰性能保证了在所有的测量现场都能实现稳定测量。 [符合安全规格及EMC 规格]   本公司的EMI试验室   DXAdvanced通过了严格的国际安全/EMC(电磁兼容： Electromagnetic Compatibility)认证。并且获得了欧洲的 CE标志。 CSA: CSA22.2 No1010.1 installation category II, pollution degree 2 UL: UL61010B-1 (CSA NRTL/C) CE: EMC directive: EN61326 compliance (Emission: Class A, Immunity: Annex A) EN61000-3-2 compliant EN61000-3-3 compliant EN55011 compliant, Class A Group 1 Low voltage directive: EN61010-1 compliant, measurement category II, pollution degree 2 C-Tick: AS/NZS CISPR11 compliant, Class A Group 1

七:规格书

*1 /A1,/A2,/A3,/A4,/A5以及/F2不能同时选用
*2 /A3和/F1不能同时选用(仅对DX100), /A5和/F1不能同时选用(仅对DX200)
*3 /C2,/C3以及/CF1不能同时选用
*4 /H5[ ] D:电源插口 UL,CSA 标准
       F:电源插口 VDE 标准
       R:电源插口 SAA 标准
       J:电源插口 BS 标准
       H:电源插口 GB 标准
*5 DX1002,DX1004,DX2004,DX2008 不能选用/N2
*6 选用了/TPS2, 就不能选用 /TPS4, /A2, /A3或 /F1(仅对DX1000)
*7 DX1000: 选用了/TPS4, 就不能选用 /TPS2, /A1, /A2, /A3或 /F1
DX2000: /TPS4, /TPS8, /A5, /F2不能同时指定
*8 选用了/TPS8, 就不能同时选用/F1和/A4
*9 /KB1, /KB2不能同时指定，指定/KB1时，附带1台遥控器(438227)
*10 DX1000: 指定/PM1时，不能指定/A3, /M1, /R1, /TPS2, /TPS4。另外/A2, /F1不能同时指定
    DX2000: 指定/PM1时，不能指定/A5, /F2, /M1, /R1。另外/A2, /F1和/A4, /TPS8不能同时指定
*11只能对DX2010,DX2020,DX2030,DX2040,DX2048指定/MC1

DX1000/2000应用软件

备品备件
