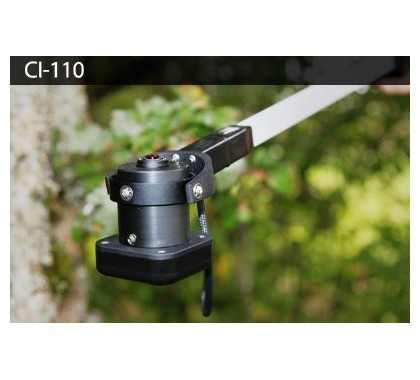

植物冠层数字图像分析仪CI-110 用于各种高度植物冠层研究。利用鱼眼镜头和CCD图像传感器来获取植物冠层图像并进行分析。通过专业软件分析，获得植物冠层的相关指标参数；鱼眼镜头成像测量冠层数据只操作一次即可，简化了传统能量法要一天定点多次测量的繁复工作；图像法测量冠层可以主动避开不符合计算该冠层结构参数的冠层空隙部分，也可以躲开不符合测量计算的障碍物。
特性
· 仪器轻便、操作简便、测量灵活，可以非破坏性的轻易获得冠层数字高精度图像
· CI-110适用于森林及低矮植物各种高度冠层测量
· 现场获取植物冠层彩色图像，并直接显示和储存在计算机上
· 强大的冠层分析软件功能，可以现场手动调节阈值、自动调节阈值（OTSU）、光斑透过率Entropy三种冠层分析方法得到冠层参数
· 可根据获取的植物冠层图像计算出叶面积指数LAI、叶片平均倾角Angle、散射辐射透过率、不同太阳高度角下的直接辐射透过率、消光系数Extinction和叶面积密度的方位分布Distribution、任意地点和任意时期的太阳轨迹等冠层参数
· 镜头自动水平，一次成像，测量不受天气、光线影响，无需天空空白对照测量
· 现场屏蔽、躲开影响图像计算结果的人影、天空等无用图像
技术参数
· 工作环境：0℃～50℃,相对湿度0～100%RH（没有水汽凝结）
· 电源：使用UMPC数据终端电源
· 数据存贮：存贮到UMPC数据终端
· 分析软件：含手动调节阈值、自动调节阈值（OTSU）、光斑透过率三种冠层图像分析方法
· 软件附加功能：GPS数据显示
· 鱼眼镜头：视角可调150°、180°，焦距可调
· 彩色图像分辨率：3百万像素
· 彩色图象格式：BMP,JPG,TIFF,EXIF,D,PNG,GIF
· 分区：天顶角划分1～10；方位角划分1～10
· 镜头高：72mm,Ф42mm,操作杆长400mm
· PAR光量子传感器：24个
· 总重量：500g
主机简介
广泛适用于农业、园艺、林业领域有关栽培、育种、 植物群体对比与发展的研究与教学中农作物、果树、森林内冠层受光状况的测量和分析。能测算植物冠层的太阳直射光透过率、天空散射光透过率、冠层的消光系数，叶面积指数(LAI)和叶片平均倾角(MTA)等。
植物冠层分析仪型号：SPL-2000
原理和方法
采用了冠层孔隙率与冠层结构相关的原理。它是根据光线穿过介质减弱的比尔定律，在对植物冠层定义了一系列假设前提的条件下，采用半理论半经验的公式，通过冠层孔隙率的测定，计算出冠层结构参数。采用的是对冠层下天穹半球图像分析测量冠层孔隙率的方法。
功能特点
1.非破坏性地测定冠层结构
2.可以测量冠层内外的光合有效辐射（PAR）
3.手持式万向接头自动水平调整探头，
4.随身携带的笔记本计算机可以帮助你正确选点取样，即时决定图像的取舍
5.由计算机电池提供电源极其轻便、便于观测，尤其适合完成野外繁重的观测任务
6. 图像分析软件可以任意定义图像分析区域（天顶角可分10区，方位角可分10区）。对不同方向的冠层进行区域性分析时，可以任意屏蔽地物景像和不合理的冠层部分（如缺株、边行问题等）。对不同天顶角起始角和终止角的选择，可以避开不符合计算该冠层结构参数的冠层孔隙条件
7.通过USB接口直接将测点图像显示在计算机上，可以在野外即时观察图像，选择合理的测点，将图像存贮。
8.半球图象上可以设计任何地点、任何时间的太阳视运动轨迹，以及冠层内任意时刻的受光状况。
技术参数
1.镜头角度：150°
2.分辨率：768×494pix
3.测量范围：天顶角由0°～75°（150°鱼眼镜头）可分割成十个区域，方位角360°亦可分割成十个区域。
4．PAR感应范围：感应光谱400～700nm。 测量范围0～2700μmol/m2•s
5.分析软件：专业ECA-GC02软件。
6.显示和内存：7英寸笔记本，128内存以上。
7.电 池：电脑电池。
8.传输接口：USB
9.工作温度：0～55℃
10.重量：1.5kg
