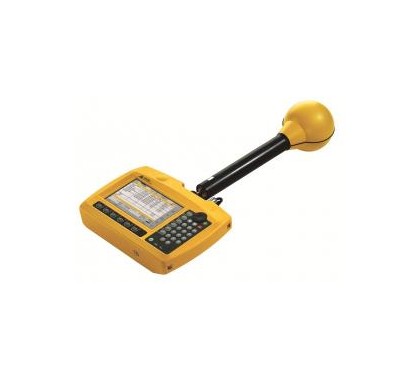

德国纳达SRM 3006选频式电磁辐射分析仪

德国Narda的是电磁辐射领域的知名品牌，它是一家德国的高技术公司，在电磁辐射分析领域拥有多项自己的专利技术，同时针对市场推出了多款功能强大的电磁辐射分析产品。SRM 3006选频式电磁辐射分析仪是Narda推出的一款领先的紧凑型电磁辐射分析系统，用来对高频电磁场进行极为专业的安全分析和环境测量。它涵盖了频率范围从低频长波到最新的无线应用的广播，移动电话及工业领域，并依据国际或国家标准评估区域的曝露电平。

由于环境中电磁波的来源相当复杂，如电视、广播、军民用雷达、气象雷达、警用无线电台、机场导航雷达、移动电话、家用电器、微波炉等… …,要对所在区域的电磁辐射进行测量并判定其是否超标成了一个困难的问题，传统的宽带电磁分析仪只能给出一个很宽频率范围的测量结果，不能对多频辐射进行各种标准所要求的计权处理。

无论是任何一种可能的纠纷，从FM广播到各种电视信号，从GSM900/GSM1800到UMTS，SRM 3006选频式电磁辐射分析仪为您提供了无微不致的功能选择，使您的测量工作简单而准确。

如果对办公室，厂房，公共区域，或私人住宅的环境不清楚，SRM3006能协助权威人士和测量服务提供商迅速了解该区域与人体安全有关的场源状况。 如果对这个区域的环境已经了解，比如所谓的“公共区域”，几个服务供应商共用同一个天线场地，SRM3006能显示出区域整体的暴露电平和各个服务供应商所占的比例，以绝对值或允许限量值的百分比的形式显示。

利用SRM3006，用户可以精确地将服务供应商分解到单独的频段上进行测量， 了解其对区域辐射的贡献，也可以对服务供应商频率范围内的场进行积分并 并显示绝对值或相对于限量值的值。

l  特点

l  功能齐全，使用方便的测试系统由一个主机和测量天线构成， 可用来对频率范围在9kHz-6GHz的场及其源进行全向性测量。

l  测试符合ICNIRP及地区标准，测试结果直接以允许限量值的形式显示。

l  使用预定义的测量模板、步骤及自动设置可迅速获得可靠的结果

l  配置的PC软件可以完成定制表格和测量程序，以及后续评估并处理大量测量数据

l  适宜于户外使用：辐射防护，稳健的，防溅的及生态设计；使用可更换充电电池，配备了集成GPS和录音机功能

l  信号分析，使用应用导向型工作模式和特殊的估值函数直接以数字、图形或表格显示结果，高分辨率带宽无需转换

l  利用无线通信系统服务（例如广播，GSM，WiMAX）,可编辑表格将结果自动关联

l  适用於安全地测量近场范围的长波发射台, 从无线电广播及电视广播台(DVB-T)测量, 到最新一代的行动通讯服务如: EDGA、WiFi或WiMAX之场曝露位准测量。

l  完整, 灵巧的测量系统:适于户外使用；可使用电池操作；可现场更换电池

l  应用

SRM 3006常用于精确测量电磁辐射以建立人体安全评估，尤其是在可能存在高强度电磁场的工作环境中，如：

1. 公共安全规定所指定的电磁场测量

2. 界定电磁安全区域

3. 测量和监测广播、雷达等设备周边的场强

4. 测量手机基站和卫星通信系统的场强是否符合安全标准限值

5. 工业领域场强测量，例如焊接设备，高频加热、回火、干燥设备

6. 测量以保护使用透热疗法的工作人员和使用其他高频辐射的医疗仪器的人员

7. 电磁兼容的测量

。。。。。。

l  操作及使用

所有功能和参数都可以直接在SRM3006的主机上通过菜单、数字键、软键或旋 钮等进行设置。不仅如此，SRM还可以保存及调用测量设置和整个测量流程，方便使用。仪器附带的PC软件，“SRM-3006 Tools”包含可编辑表格，该表格可以增添其他厂家提供的天线和线缆、自定义的评估曲线、服务提供商和操作员。

天线

Narda为电场和磁场提供大范围的三轴或单轴的测量天线。在实际应用中三轴天线更具优势，因为它们能自动得到各向同性（即无方向性）的测量值。

良好的抗扰能力

在某些场强值极高的区域，我们必须考虑到场强对测量仪器本身的影响，否则仪器的灵敏度和准确度都将有所降低，基于我们优秀的抗扰技术，SRM3006即使测量高达200v/m的辐射也不会受到任何影响，保持着极其高的灵敏度和准确度，在极端情况下，仪器可承受的破坏限值高达1000v/m。

简单的操作和广泛的适应性

SRM3006携带极其方便，在各种情况下都可以方便地操作和使用，即使您攀附在发射天线架上时也能轻易地进行测量工作。同样，在那些温度差异较大的北方地区，仪器可适应-100C-500C的温度范围和高达95%的湿度。

开放的标准设置环境

由于世界各国标准限值差异较大，目前还无法达成统一，SRM3006为您提供了开放的标准设置环境，允许用户安装设置自己所需要的任何一种标准限值曲线，对任何一种情况下标准限值的变化都可适应。

 操作模式

SRM可以日常使用，并有为主要应用领域设计的操作模式：安全评估、频谱分析，电平记录以及示波器。说明书中将详细介绍操作模式和其他功能。

1.安全评估模式

公共管理机构需要对每一个营运商所有的电磁辐射源进行测量并进行总的评估，了解其总体发射安全状况，对此，SRM3006给出了良好的解决方案，对同一营运商的每一辐射频率进行评估并按照标准要求对多频率辐射进行总的评估

l  表单显示测量结果

l  用户自定义营运商进行测量

l  针对某一营运商的评估

2.频谱分析模式

SRM3006具有的有普通频谱分析仪的特征，仪器可自动识别Narda的所有天线和线缆，自动给出天线因子，仪器中也备有部分天线厂家的天线数据库，如果用户连接上这些天线后仪器也可自动识别，除此外，用户也可通过PC软件自己输入天线因子，如果考虑线缆的损耗，用户也可输入线缆的校正因子。

带宽分辨率RBW可根据需要进行选择：1KHz-5MHz标识(Marker)、峰值列表(Peak Tables)、频谱细化(Zoom)、最大值保持。

 时域功能

SRM3006提供了窄带场强测量时域功能，用户可选择1KHz和6MHz带宽分辨率就某一指定频率进行长时间跟踪测量，平均时间可由用户自己选择，测量结果有RMS检波或峰值检波。

l  真实时测量(RBW：6.4 kHz、6 MHz )

l  1s至30分钟平均时间设置

l  Peak 和RMS 检波

 UMTS功能可选件

当仪器安装UMTS选件后，SRM3006使用5MHz带宽对整个UMTS频率信道进行直接的选频测量，仪器也可解码P-CPICH，也可外推所有信道中可能发生的最大值。

根据应用标准进行评估

仪器存储了大量常用标准限值曲线，包括：ICNIRP、IEEE、FCC、加拿大Safety Code 6、德国BGV B11.用户可选择自己所需要的标准对测量结果进行评估。或者用户也可能过软件设置自己本国的标准限值曲线。

用户自定义频率带宽场强测量

SRM3006具体独特的任意分辨率带宽测量功能，用户可根据自己的需要对任意一个频率范围进行积分，测量出所定义频率范围内的场强值。

职业安全测量

组合的测量仪器及天线都很强固耐用, 且有防溅湿保护, 可带到任何地点使用, 甚至可戴手套操作，而基于它高度的电磁场辐射(抗扰)耐受性, 也可在很强的场源附近执行可靠的测量。

公共场所测量辐射值

SRM可现场立即产生测试报告, 故无任何传输误差。仪器显示所使用的标准、自动记录日期、时间和GPS座标、储存手写或口说注解,如: 关于测量当中的事件或环境状况, 并产生您可信赖的结果!

长期监测工作场所

便利性: SRM同步记录瞬时值与平均值, 并“记忆“最大值与最小值。

使用预设的条件以减少资料量: SRM可执行定时或临界值触发测量。

天线测量频率范围9kHz～6GHz

l  3轴向测量

l  直接显示结果

l  标准合格评估, 如: 根据IEC 62232或 EN 50492标准判定位准
