产品简介

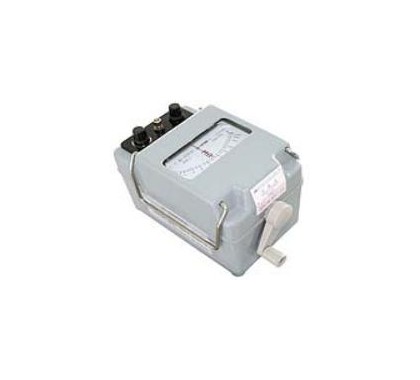

ZC-7型绝缘电阻表适用于测量各种变压器、电机、电缆、电气设备及绝缘材料的绝缘电阻
主要规格见下表
产品别名
绝缘摇表，数字摇表，传统摇表，绝缘电阻测试仪，兆欧表，绝缘表
产品特性
1.ZC-7型绝缘电阻的各项性能符合GB7676-1998（直接作用模拟指示电测量仪表用其附件）的技术要求及ZBN21012（绝缘电阻表）技术要.
2.仪表的基准值为指示值.
3.仪表的基本误差以基准值的百分数表示，基本误差的极限值不大于相应准确度的等级值。
0及 ∞刻度以标尺长度的百分数表示，其极限不大于标尺全长的1%。
3.仪表端钮开路电压与额定电压之差不大于额定电压的10%
4.仪表端钮开路电压的峰值与有效值之比不大于1.5
5.仪表测量端钮接如中值电阻时其中电压与额定电压之差不大于额定值的10%
6.仪表线路与外壳间的绝缘电阻不低于30MΩ
7.仪表线路与外壳间的绝缘电压试验能耐受50Hz交流电压,历时1min的试验.其试验见下表:额定电压 试验电压(有效值)
500V 1， 1000V 1.5， 2500V 3.5， 5000V 5.4
8.仪表发电机摇把额定转速每分钟120转
9.仪表自工作位置向任意方向倾斜时,其指示值变化不大于基本误差的二分之一
10.仪表的工作环境温度对标准温度(23°C)每变化10°C,由此引起指示改变不大于基本误差
11.当标准环境湿度自40-60%变化,由此引起指示值的改变不大于基准值的1.5%
12.仪表的可靠性符合JB/T6214-1992《仪器仪表可靠性验证试验及测定试验指数分布导测》
13．仪表的运输贮存符合JB/T9329-1999《仪器仪表运输 运输贮存基本环境条件及实验方法》
产品参数
|
规格额定电压 |
测量上限（MΩ） |
有效测量范围的准确度等级 |
备注 |
|
|
100V |
200 |
0.5-20 |
⑸ ⑽ |
|
|
100 |
0.5-20 |
|||
| 250v |
500 |
1-50 |
⑸ ⑽ |
|
|
250 |
0.5-20 |
|||
