１、概述

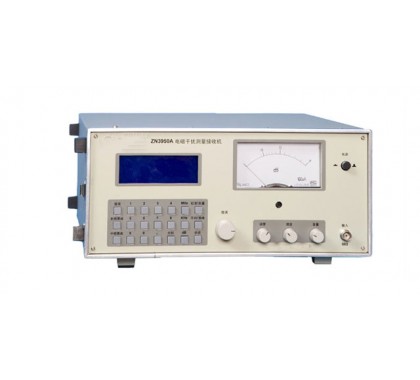

ZN3950A型电磁干扰测量接收机（以下简称本仪器）主要设计用于测量频率范围为150KHz～30MHz的干扰场强或正弦信号场强，还可用来测量上述频段范围内信号源在50Ω负载上的终端电压。
本仪器也能作其它无线电测量，如对上述频段范围内谐波分析、漏场等。
本仪器的检波电路有两种可变换的时间常数，即准峰值与平均值。表头指示有＋5dB～－6dB的刻度。
本仪器还备有外接直流电源输入插座，可进行野外测试。
本仪器的输入阻抗额定值为50Ω，它所测得的电压是外电路在50Ω负载上的终端电压。
本仪器的频率、衰减器数值均由LCD液晶显示器显示。采用锁相环路频率合成。由微处理器对内部电路控制，使操作大为简便。
２、仪器的使用条件
本仪器按国标GB6587.1─86的要求，属于第二组仪器，其使用的基准条件和额定条件为：
        基准条件    额定条件
(1)环境温度    20±5℃     0～40℃
(2)相对湿度    (45～75)％RH    40℃(20～90)％RH
(3)大气压力    86～106KPa    86～106KPa
(4)交流供电电压    220V±2％    220V±10％
(5)交流供电频率    50Hz±1％    50Hz±5％
３、主要技术特性及误差
本仪器给出的误差分为固有误差(即基准条件下测定的误差)和工作误差(即额定条件下测定的误差)两种，凡没有说明固有误差的均为工作误差。
3.1 频率
测量范围：    150KHz～30MHz
显示：    LCD八位数字，最低1Hz
调谐步级：    10Hz～1MHz连续可调
频率准确度：    固有误差<±2Hz，工作误差<±5Hz
3.2 电压
测量范围：    0～125dB (S／N＝6dB. 0dB＝1 μV)
误差：    固有误差≤±2dB
    工作误差≤±3dB
3.3 衰减器
输入衰减器：    0～100dB         10dB步级
中频衰减器：    0～20dB          5dB步级
误差：    ≤1dB
3.4 表头指示
刻度：    ＋5dB～－6dB
误差：    ＜±1dB (0～＋5dB范围)
3.5 场强
测量范围：    (环状天线)  20～145dB
    (S／N＝6dB  0dB＝1μV／m)
误差：    (80dB) 固有误差≤±3dB
    工作误差≤5dB
3.6 选择性
整机通带(－6dB)：    9KHz±1KHz
中频抑制：    ≥ 50dB
镜频抑制：    ≥ 70dB
3.7 过载系数
检波前：    ≥30dB
检波后：    ≥12dB
3.8 检波器时间常数
平均值：    充放电时间常数小于100μS
准峰值：    充电时间常数1ms±0.5ms
    放电时间常数160ms±80ms
3.9 表头机械时间常数：   160ms±80ms
3.10 脉冲特性
绝对特性：对于频谱密度为0.316μVS重复频率为100Hz的脉冲信号与66dB有效值的正弦信号的读数误差不超过±1.5dB。
相对特性：    重复频率(Hz)    相对输出(dB)
    孤立脉冲    －23.5   (参考)
     1    －22.5±2dB (参考)
    2    －20.5±2dB (参考)
    10    －10.0±1.5dB
    20    －6.5±1.0dB
    100    0 (参考点)
    1000    ＋4.5±1.0dB
3.11 杂散干扰抑制
对于下列频率的杂散干扰抑制不小于40dB
    1/m(nfL±fi)和1/k(fo)
    式中：    n. m 和 k 为整数；
        fL─本机振荡器频率；
        fi─中频；
        fo─调谐频率。
3.12 背景噪声所引起的误差不超过1dB。
3.13 屏蔽效果：≥100dB
3.14额定输入阻抗：50Ω
3.15 电源：    交流220V、50Hz
    消耗功率不大于12W
3.16 仪器外形尺寸： 宽300×高130×深400mm
3.17 重量： 11.6Kg
