二、CCHG1000经济型矿用防爆直读测尘仪（打印型）主要技术指标：
1、 粉尘浓度测量范围：0.1mg/m3--1000 mg/m3
2、 粉尘仪测量相对误差： ±20%
3、 稳定性相对误差：±2.5%
4、 采样范围： 呼吸性粉尘、全尘
5、 采样流量为： 2.0L/min
6、 采样流量误差：≤2.5%
7、 采样流量稳定性：≤±5%
8、 采样效能：符合“BMRC”采样效能曲线
9、 电 源：采用Ni-H电池2.5A/h，6节，串联3只0.51Ω/10W的限流电阻，用环氧树脂 灌封后置于电池盒内，额定电压U 7.2V.其最高输出电压U 8.4V；最大输出电流：4.6A。
10、工作电压：6.5V~8.4V Dc （本安）
11、防爆型式： 矿用本质安全型，隔爆标志ExibI
12、外形尺寸：280×228×80（mm）
13、重 量：3.05kg

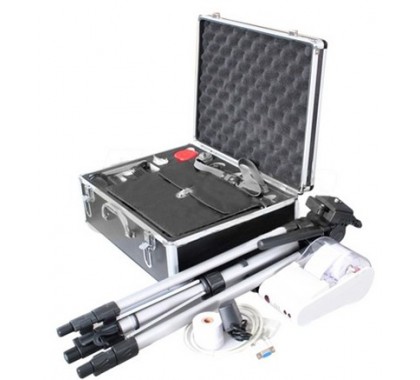

三、CCHG1000经济型矿用防爆直读测尘仪（打印型）产品实物图片：
四、CCHG1000经济型矿用防爆直读测尘仪（打印型）结构特征：
CCHG1000直读式粉尘浓度测量仪由液晶显示屏、采样头（包括总粉尘采样头和呼吸性粉尘采样头）、检测装置、气泵组件、本安电源、单片机控制电路、流量计等组成。
仪器外形结构（如图1所示）
图1 粉尘浓度测量仪面板及外形图
1.采样头连接座 2.滤膜插孔 3.紧固装置 4.流量计 5.提手
6.液晶屏 7.充电插座 8.打印接口 9.开关键 10.确定键 11.选择键
12.取消键 13.“+”键 14.“－”键 15.支架固定螺母
五、CCHG1000经济型矿用防爆直读测尘仪（打印型）工作原理：
设定好需要采样的时间，将放好滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜进行测量，得到第一个光电压值后，启动仪器开始进行采样，采样时间到后，检测装置对采有粉尘的滤膜进行第二次测量，得到第二个光电压值，最后由单片机进行数据处理并计算出粉尘浓度显示在屏幕上，并自动将数据存储下来。
