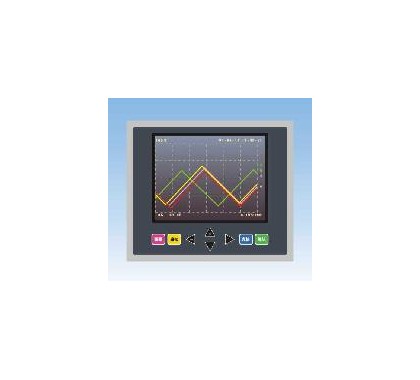

XSR彩色无纸记录仪由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、CF存贮卡等构成。
采用5″TFT真彩色液晶屏与多CPU微处理器为核心构成的智能记录仪,除常规记录仪的全部功能外,还具备数字显示,棒图显示,流量积算,组态曲线,曲线放大、压缩,黑匣子(事件记录)等功能,为生产过程的过程记录、故障分析、及工艺参数优化提供了有效的手段,是机械式记录仪的理想换代产品。
与各类模拟量传感器、变送器配合,实现温度、压力、流量、液位、成分等物理量的测量、显示、记录及报警.
XSR彩色无纸记录仪由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、CF存贮卡等构成。
采用5″TFT真彩色液晶屏与多CPU微处理器为核心构成的智能记录仪,除常规记录仪的全部功能外,还具备数字显示,棒图显示,流量积算,组态曲线,曲线放大、压缩,黑匣子(事件记录)等功能,为生产过程的过程记录、故障分析、及工艺参数优化提供了有效的手段,是机械式记录仪的理想换代产品。
与各类模拟量传感器、变送器配合,实现温度、压力、流量、液位、成分等物理量的测量、显示、记录及报警.
特点:
* 无笔、无纸,日常维护量小,运行费用低,可靠性高
* 6个输入通道。任选配接热电阻,热电偶,标准电流电压信号等
* 测量、显示误差小于0.2%F·S
* 组态简单、方便、灵活
* 通道与通道,通道与主机间采用光电隔离,抗干扰能力强、可靠性高
* 借助读数光标可以精确地读取各条记录曲线任何时刻的测量值数值
* 高速的事件记录功能(黑匣子)以0.2秒的记录周期记录事件发生时刻之前、之后6通道各102秒的数据,不受正常记录间隔设值的影响
* 数据分内存记录和存贮卡记录两部分,6个通道实现同时进行记录,可独立设定记录间隔。每个通道可设置2个报警点、2个报警接点输出,共计12个报警输出
* 曲线4级放大功能,显示分辨率可达1/3000,以反映测量值最细微的变化
* 存贮卡记录总容量为1.2M,最多可记录6通道341天的数据;此外,内存记录每通道10K次数据容量,6分钟存一次数据最多可记录6通道42天的数据。存储卡存储方式分循环和非循环两种工作方式
型号规格
XSR / o o o Bo So Vo o
XSR型 彩色无纸记录仪
XSR彩色无纸记录仪由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、CF存贮卡等构成。
采用5″TFT真彩色液晶屏与多CPU微处理器为核心构成的智能记录仪,除常规记录仪的全部功能外,还具备数字显示,棒图显示,流量积算,组态曲线,曲线放大、压缩,黑匣子(事件记录)等功能,为生产过程的过程记录、故障分析、及工艺参数优化提供了有效的手段,是机械式记录仪的理想换代产品。
与各类模拟量传感器、变送器配合,实现温度、压力、流量、液位、成分等物理量的测量、显示、记录及报警.
特点:
* 无笔、无纸,日常维护量小,运行费用低,可靠性高
* 6个输入通道。任选配接热电阻,热电偶,标准电流电压信号等
* 测量、显示误差小于0.2%F·S
* 组态简单、方便、灵活
* 通道与通道,通道与主机间采用光电隔离,抗干扰能力强、可靠性高
* 借助读数光标可以精确地读取各条记录曲线任何时刻的测量值数值
* 高速的事件记录功能(黑匣子)以0.2秒的记录周期记录事件发生时刻之前、之后6通道各102秒的数据,不受正常记录间隔设值的影响
* 数据分内存记录和存贮卡记录两部分,6个通道实现同时进行记录,可独立设定记录间隔。每个通道可设置2个报警点、2个报警接点输出,共计12个报警输出
* 曲线4级放大功能,显示分辨率可达1/3000,以反映测量值最细微的变化
* 存贮卡记录总容量为1.2M,最多可记录6通道341天的数据;此外,内存记录每通道10K次数据容量,6分钟存一次数据最多可记录6通道42天的数据。存储卡存储方式分循环和非循环两种工作方式
型号规格
XSR / o o o Bo So Vo o
4 1:通道数 04:4通道
08:8通道
16:16通道
4 2:通道型类型
D:D型通道板,每板4通道,共8通道,通道间不隔离
T:T型通道板,每板4通道,共8通道,全隔离
L:L型通道板,每板16通道,通道间不隔离
4 3:外供变送器电源
B0:无外供电流
B1:外供24V DC
4 4:通讯接口
S0:无通讯接口
S1:RS232接口
S2:RS485接口
4 5:仪表电源
V0:220V AC
V1:24V DC
4 6:N表示非标功能。仪表某部分功能已按订货要求变更
