HS5660B-X型多通道噪声振动测量分析系统主要功能和特点：
1. 多通道实时噪声、声功率级、振动加速度、速度和位移测量；
2. 声压、声压级、加速度随时间变化测量(时间历程)；
3. 噪声、振动扣背景测量；
4. 噪声、振动测试通道自动校准；
5. 频谱分析：多通道噪声、振动同步1/1、1/3倍频程、FFT窄带自功率谱分析；
6. 自动生成含有检测分析数据、图谱的检测报告(word方式)；
四. 主要配置和技术指标：
|
噪声 （均以2×10-5Pa为参考） |
振动 （以加速度a计） |
||
|
传感器 |
Ф12.7mm预极化电容传声器 |
传感器 |
ICP压电式加速度传感器 |
|
频率范围 |
20Hz～20kHz |
频率范围/Hz |
a：1.8～5k；9～5k；18～5k |
|
A计权、C计权、F线性 |
横向比；分辨率 |
＜5%；0.004ms-2 |
|
|
测量范围 |
22～135dBA;35～135 dBC;40～135 dB |
测量范围 |
1～250ms-2 |
|
量程控制 |
20～80dB共4档；线性范围＞60dB |
谐振频率 |
～20kHz |
|
时间计权 |
时间平均、快F、慢S |
时间计权 |
时间平均 |
|
符合标准 |
JJG188-2002、GB/T3241-1998，1级 |
符合标准 |
JJG676-2000 |
|
自功率谱（窄带细谱）、1/1、1/3倍频程频谱（声功率级频谱）分析、 |
|||
|
采样、分析 |
总采样频率：100～400Hz（选配）；资源均分方式；FFT分析频点：512～32768 |
||
|
测试参数 |
时域：有效值、最大值（保持）、峰值、峰峰值；频域：合计值、频域峰值、峰值频率 |
||
|
时域图谱 |
声压加速度时间历程波形图；声压级时间历程波形图；噪声振动幅值直方图、等间隔时域图 |
||
|
频域图谱 |
噪声声压级和振动a、v、d的自功率谱、1/1、1/3倍频程频谱(声功率级)分析柱形或折线图 |
||

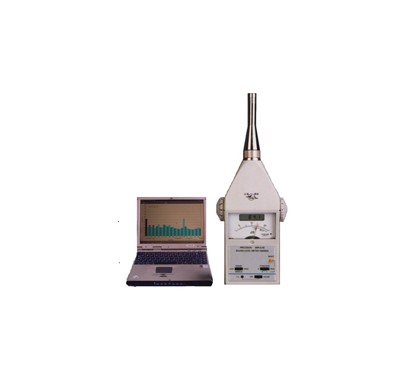

HS5660B-X型多通道噪声振动测量分析系统
