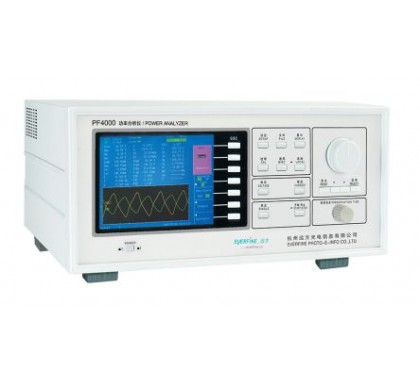

PF4000功率分析仪（高频高精度型）-无损检测设备_空气质量检测仪

大屏液晶显示，无需电脑即可工作；宽频DC，10Hz～500kHz 高频精度更突出；适合非周期波测量，变比功能，平均显示功能；积分功能，谐波分析功能；RS-232通讯接口。

技术参数

测量精度
条件	电压（V）/电流（A）	有功功率
Humidity:30～75%RH Temperature:23±5℃ Source:220V±5% Inputwaveform:sinewaveform Input:10～100%range Common mode:0V PF:COSФ=1 filter OFF CF=3	DC:	DC:
	±（0.1%reading+0.2%range+1digit）	±（0.1%reading+0.2%range+1digit）
	10Hz～45Hz ±（0.2%reading+0.1%range+1digit） 45Hz～1kHz ±（0.1%reading+0.1%range+1digit） 1kHz～10kHz ±（0.1%reading+0.2%range+1digit） 10kHz～50kHz ±（0.2%reading+0.2%range+1digit） 50kHz～100 kHz ±（0.3%reading+0.2%range+1digit） 100kHz～200kHz ±（0.5%reading+0.5%range+1digit） 200kHz～400kHz ±（1%reading+0.5%range+1digit） 400kHz～500kHz ±（（0.1+0.01*f）%reading+1%range+1digit）	10Hz～45Hz ±（0.2%reading+0.1%range+1digit） 45Hz～1kHz ±（0.1%reading+0.1%range+1digit） 1kHz～10kHz ±（0.1%reading+0.2%range+1digit） 10kHz～50kHz ±（0.2%reading+0.2%range+1digit） 50kHz～100 kHz ±（0.3%reading+0.2%range+1digit） 100kHz～200kHz ±（0.5%reading+0.5%range+1digit） 200kHz～400kHz ±（1%reading+0.5%range+1digit） 400kHz～500kHz ±（（0.1+0.01*f）%reading+1%range+1digit）

技术参数：

显示功能

显示模式：6.4″TFT液晶显示器LCD

显示：LCD显示屏上同时显示Urm、Umean、Udc、Uac、lrms、lmean、ldc、lac、P、S、Q、λ、Ф、fU、fl、U+pk、U-pk、l+pk、l-pk、CfU、Cfl、FfU、Ffl、Z、Rs、Xs、Rp、Xp、Pc共29项测量计算数据及电压、电流波形

通讯功能

接口类型：RS-232-C,GPIB（可选择），USB（可选择）

谐波分析功能

方法：锁相环（PLL）同步法PLL

最大读：9999

分析项目：电压、电流和有功功率的各次谐波成分的有效值和相对值，总谐波电压、总谐波电流、总谐波功率、电压总谐波失真、电流总谐波失真

FFT处理字长：32bits

抗混淆滤波器截至频率：500Hz、20kHz、1MHz

精度：±0.1%range+displaying accuracy

条件：In accordance with IEC61000-3-2

积分功能

最大显示：99.999M

积分模式：共有四种积分模式可供选择使用

积分时间：000h 00min to 999h 59min

积分项目：Wh+、Wh-、Wh、Ah+、Ah-、Ah

平均显示功能

对应的权重系数或平均个数可选择范围：2、4、8、16、32、64

变比显示功能

方法：通过设定一个变比来显示

变比设定：PTratio，CTratio、power scaling factor

设定范围：0.001～9999.999

基本频率	20-40	40-80	80-160	160-320	320-640	640-1280	1280-2560	2560-6400
采样频率	f×4096	f×2048	f×1024	f×512	f×256	f×128	f×64	f×32
