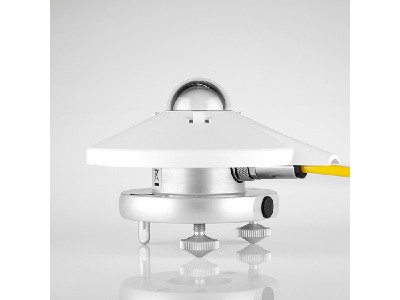

CMP 太阳辐射表
工作原理：
KIPP&ZonEN CMP 太阳辐射表将辐射能量转移到其辐射能量上黑色接收器表面通过吸收转化为热能。 特殊的黑色涂层有一个在整个光谱范围内吸收系数接近1，这种热能导致温度的可测量升高。热电传感器变黑的接收器表面通常符合关于光谱和光谱的标准定向要求。温度升高通常通过测量两者之间的差异，来确定接收器表面的温度和散热器的温度，例如接触器的外壳传感器。
CMP 太阳辐射表 应用行业：
KIPP&ZonEN CMP 太阳辐射表应用于全球各地气象和气候网络中，为太阳能电站选址和产能预测提供可靠测量结果。
CMP 太阳辐射表 仪器特点：
KIPP&ZonEN CMP系列太阳辐射表性能良好，太阳总辐射测量精度高。该太阳辐射表无需使用电力输入，适合在电力供应有限的远程站点或现场研究中使用。每个太阳总辐射表均具附有单独的校准系数/灵敏度。信号输出电压非常低，晴朗天气条件下一般在10mV左右。为测到1W/m2辐照度，需要数据记录仪精度高于10mV。这通常意味着需要使用的气象数据记录仪。工业类型模拟输入一般灵敏度不足，在这种情况下，推荐使用SMP系列太阳辐射表进行太阳总辐射测量。CMP3和CMP10均内置干燥剂，至少可持续使用10年，旨在降低维护成本。其他CMP产品选型也有自动指示干燥剂，放在方便存取的干燥盒内。应每月检查一次干燥盒，并在必要时为太阳辐射表更换干燥剂。
CMP 太阳辐射表
CMP 太阳辐射表
CMP 太阳辐射表 技术指标
| 规格 | CMP3 | CMP6 | CMP10和CMP11 | CMP21 | CMP22 |
| ISO 9060:1990 标准分类 | 二级标准 | 一级标准 | 副基准 | 副基准 | 副基准 |
| 灵敏度 | 5 ~ 20 V/W/m | 5 ~ 20 V/W/m | 7 ~ 14 V/W/m | 7 ~ 14 V/W/m | 7 ~ 14 V/W/m |
| 阻抗 | 20 ~ 200Q | 20 ~ 200Q | 10 ~ 100Q | 10 ~ 100Q | 10 ~ 100Q |
| 预期输出范围 (0 ~ 1500 W/m ) | 0 ~ 30mV | 0 ~ 30mV | 0 ~ 20mV | 0 ~ 20mV | 0 ~ 20mV |
| 最大可测量辐照度 | 2000 W/m | 2000 W/m | 4000 W/m | 4000 W/m | 4000 W/m |
| 响应时间 (63%) | < 6s | < 6s | < 1.7s | < 1.7s | < 1.7s |
| 响应时间 (95%) | < 18s | < 18s | < 5s | < 5s | < 5s |
| 光谱范围 (20% 点) | 285 ~ 3000nm | 270 ~ 3000nm | 270 ~ 3000nm | 270 ~ 3000nm | 210 ~ 3600nm |
| 光谱范围 (50% 点) | 300 ~ 2800nm | 285 ~ 2800nm | 285 ~ 2800nm | 285 ~ 2800nm | 250 ~ 2500nm |
| 零点偏移 (无通风) | |||||
| (a) 热辐射 (200 W/m 时) | < 15 W/m | < 10 W/m | < 7 W/m | < 7 W/m | < 3 W/m |
| (b) 温度变化 (5 K/h) | < 5 W/m | < 4 W/m | < 2 W/m | < 2 W/m | < 1 W/m |
| 不稳定性 (变化/年) | < 1% | < 1% | < 0.5% | < 0.5% | < 0.5% |
| 非线性 (100 ~ 1000 W/m ) | < 1.5% | < 1% | < 0.2% | < 0.2% | < 0.2% |
| 方向响应(最高至 80°, 1000 W/m 束) | < 20 W/m | < 15 W/m | < 10 W/m | < 10 W/m | < 5 W/m |
| 光谱选择性 (350 ~ 1500 nm) | < 3% | < 3% | < 3% | < 3% | < 3% |
| 倾斜响应 (0° to 90° ~ 1000 W/m ) | < 1% | < 1% | < 0.2% | < 0.2% | < 0.2% |
| 温度响应 | < 5% (-10°C ~ +40°C) | < 4% (-10°C ~ +40°C) | < 1% (-10°C ~ +40°C) | < 1% (-20°C ~ +50°C) | < 0.5 % (-20°C ~ +50°C) |
| 视角 | 180° | 180° | 180° | 180° | 180° |
| 气泡水准仪精度 | < 0.2° | < 0.1° | < 0.1° | < 0.1° | < 0.1° |
| 温度传感器输出 |
10k Thermistor (optional Pt-101) |
10k Thermistor (optional Pt-101) |
|||
| 探测器类型 | 热电堆 | 热电堆 | 热电堆 | 热电堆 | 热电堆 |
| 工作和储存温度范围 | -40°C ~ +80°C | -40°C ~ +80°C | -40°C ~ +80°C | -40°C ~ +80°C | -40°C ~ +80°C |
| 湿度范围 | 0 ~ 100% | 0 ~ 100% | 0 ~ 100% | 0 ~ 100% | 0 ~ 100% |
| MTBF (平均故障间隔时间) | > 10 年 | > 10 年 | > 10 年 | > 10 年 | > 10 年 |
| 入口防护(IP) 等级 | 67 | 67 | 67 | 67 | 67 |
| 现场太阳总辐射表不确定性 | 使用Suncertainty App 计算 | 使用Suncertainty App 计算 | 使用Suncertainty App 计算 | 使用Suncertainty App 计算 | 使用Suncertainty App 计算 |
| 推荐用途 | 适用于气象站常规测量以及实地测试的经济型解决方案 | 适用于水文网络以及温室气候控制的高端测量 | 气象观测网络、太阳能电站选址和运营监控、光伏电池板、集热器测试和各种材料的测试 | 适用于极端气候、极地气候或干旱等条件下的气象网络以及基准辐射测量 | 适用于需要最高精度和可靠性的科学研究 |
