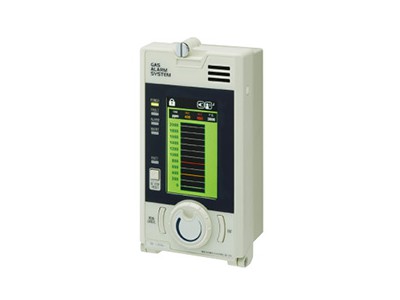

NV-100系列单点式气体报警器日本新宇宙
NV-100系列单点式气体报警器日本新宇宙:特 点
- ◈NV-100 系列最新推出 DC4 ～ 20mA 产品。可以连接多种气体检测部、气体报警器
- ◈节省空间，小型、轻量
- ◈通过报警灯的灯光和【哗哗哗】声音等告知气体的泄漏
- ◈停电时，蓄电池供给保安电源。停电后可以进行 60分钟以上的连续监控。（选购品）
- ◈NV-100C，停电后可以连续监测和间断性监测 30 分钟以上。（选购品、需要指定）
※ 间断性监测时间：扩散式：2 天、吸引式：1 天 - ◈可以避免由于环境变化引起的指示值的小变动，带有强制归零功能
NV-100系列单点式气体报警器日本新宇宙:搭载液晶条形图，大屏化显示
-
-
正常状态
画面背景色：绿
对象气体：除氧气以外
-
-
1段报警时
画面背景色：橙
[ALARM]:LED闪烁
-
-
2段报警时
画面背景色：红
[ALARM]:LED闪烁（快进）
-
-
故障时
画面显示:故障码与气体浓度交替显示
[FAULT]:LED点亮
故障内容仅通过故障码表示
外形尺寸图
关于嵌入式
NV-100系列单点式气体报警器日本新宇宙:系统构成案例
| 检测原理 | NV-120系列型号 | 气体检测部 | |
| 扩散式 | 吸引式 | ||
| 接触燃烧式 （可燃性气体LEL检测） |
CV |  KD-5A-N/ KD-5B-N防爆等 |
|
| Ci |  KD-2A/KD-3A防爆 KD-14B防爆等 |
 PE-2DC防爆 PD-14B防爆等 |
|
| 热线型半导体式 (可燃性气体高灵敏度检测) | HV |  KD-5A-N/KD-5B-N防爆等 |
|
| Hi |  KD-2A/KD-3A防爆 KD-14B防爆等 |
PE-2DC防爆 PD-14B防爆等 |
|
| 电流型号输入 (4-20mA输入) |
MX |  KD-12系列防爆 KS-70/D等 |
 PD-12系列防爆 PS-7系列 PS-21 IRC-360*1等 |
| DX | KS-2D防爆*2等 |
 PS-2DP PS-2DE防爆*2等 PS-4DP等 |
|
| 隔膜们伐尼电池式 (氧气浓度检测) |
SX | KS-2D防爆*2等 |
PS-2DP PS-2DE防爆*2等 PS-4DP等 |
◈注意：
- ※1 需要单独电源。
- ※2. 防爆需要与齐纳安全栅组合使用。
- ※上述为气体检测部中的部分案例。关于其他型号的气体检测部请与我司联系。
NV-100系列单点式气体报警器日本新宇宙:指示报警部规格
| 型号 | NV-120Cv | NV-120Ci | NV-120Hv | NV-120Hi | NV-120Mx | NV-120Dx | NV-120Sx | |
| 检测原理 | 接触燃烧式 | 热线型半导体 | （4-20mA 输入） | 定电位电解式 | 隔膜伽伐尼式电池式 | |||
| 检测对象气体 | 可燃性气体 | 根据检测部的规格 | 毒性气体 / 半导体材料气体 | 氧气 | ||||
| 检测范围 | 根据气体检测部的规格而定 | |||||||
| 电源电压 | AC 规格：AC100 ～ 240V±10％或 DC 规格：DC24V（DC18 ～ 26.4V）※1 | |||||||
| 消耗电力 ※2 | 规格 | AC 规格 | DC 规格 | |||||
| 标准 | 最大 | 标准 | 最大 | |||||
| 无保安电源 | 2.0VA | 3.4VA | 2.0W | 3.4W | ||||
| 有保安电源 | 2.1VA | 4.7VA | — | — | ||||
| 外部输出 | ·电源输出：DC24V±10% 最大 0.3A ·信号输出：4-20mA 模拟输出或 1-5V 输出 ※1 故障时为 0.6mA 以下（4-20mA 规格）或 0.25V 以下（1-5V 规格） ·1 段报警接点输出：1a 或 1b※1 无电压 AC250V 2A、DC30V 2A ·2 段报警接点输出：1a 或 1b※1 无电压 AC250V 2A、DC30V 2A ·故障接点输出：1a 或 1b※1 无电压 AC250V 2A、DC30V 2A ·蜂鸣接点：1a 无电压 AC250V 2A、DC30V 2A |
|||||||
| 显 示 | 彩色液晶（条形图显示） | |||||||
| 状态显示 | 电源 LED：绿、报警 LED：红（1 段报警：闪烁、2 段报警：闪烁）、故障 LED：黄 | |||||||
| 报警显示 | ·1 段报警：报警 LED 红灯闪烁＋液晶显示＋蜂鸣音（长间隔断续音）＋语音报警信息「气体泄漏警报」 ·2 段报警：报警 LED 红等闪烁＋液晶显示＋蜂鸣音（短间隔断续音）＋语音报警信息「气体泄漏警报」 |
|||||||
| 故障显示 | 故障 LED 黄灯点亮＋液晶显示＋蜂鸣音（短间隔断续音）＋语音报警信息 ※3 | |||||||
| 报警模式 ※1 | 自我保持或自动复位式 | |||||||
| 报警设定值 | 根据规格而定 | |||||||
| 报警精度 | 根据检测部的规格 | |||||||
| 报警延迟 | 根据检测部的规格 | |||||||
| 符合标准 | 欧州 EMC 指令 (2014/30/EU)※4、欧州 RoHS 指令 (2011/65/EU)※5 | |||||||
| 机身颜色 | 机身树脂颜色：DIC546 1/2 保安电源组件金属板部分涂装颜色：芒赛尔色 10Y8.5/1 | |||||||
| 重 量 | 无保安电源：约 750g、有保安电源：约 2.2kg | |||||||
| 外形尺寸 | 无保安电源：W113mm×D77mm×H219㎜ 有保安电源：W113mm×D115mm×H234㎜ | |||||||
| 使用温度范围 | 无保安电源：-10 ～ 50℃、有保安电源：0 ～ 40℃ ※ 温度无剧烈变化 | |||||||
| 使用湿度范围 | 0 ～ 90%RH ※ 无结露现象 | |||||||
| 安装方法 ※1 | 壁挂式或仪表板嵌入式 | |||||||
| 保护等级 | 安装完毕状态下 IP2X | |||||||
| 保安电源规格 ※1※6 |
无间歇性监测模式 ：停电后，连续监测气体泄漏达 120 分钟以上 有间歇性监测模式 ※7※8 ：停电后，120 分钟期间为连续监测，之后，进行间歇性监测（每 15 分钟运行 10 秒） （间歇性监测持续时间：长达 7 天（扩散式）、长达 2 天（吸引式）） |
|||||||
◈注意：
- ※1 订货前指定。
- ※2. 连接检测器所消耗的电源除外。
- ※3. 根据故障内容不同，语音信息也会有所不同。
- ※4. 仅限 NV-120Mx 的 DC 规格。
- ※5. 所有机型均未涉及欧洲 RoHs 指令中规定的特定有害物质。
- ※6. 保安电源规格仅限 AC 规格。
- ※7. 仅限 NV-120Ci、NV-120Cv 的 AC 规格。
- ※8. 间歇性监测时的报警精度不适用于此。因此，与连续监测时相比，可能会根据不同的气体浓度发出警报。
