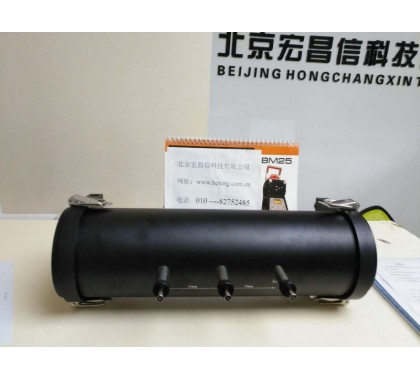

AWA6290T型 传递函数吸声系数测量系统


产品编号: 49972
品牌: 爱华
型号: AWA6290T
规格: 传递函数吸声系数测量系统
单价: 1200.00元/台
起订: 1 台
供货总量: 10 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2022-09-15 11:57
浏览次数: 116

公司基本资料信息






详细说明

AWA 6290T

型传递函数吸声系数测量系统

AWA6290T型传递函数吸声系数测量系统由AWA8551型阻抗管、AWA5871型功放、AWA6290B型多通道噪声振动分析仪,经过严格相位配对的1/4”传声器对及分析软件组成。可测定法向入射条件下吸声材料的吸声系数,较之驻波比法更为快捷。阻抗管根据管径及用途不同又分为:AWA8551型阻抗管,AWA8551A型阻抗管,AWA8551T型传递损失管,AWA8551AT型传递损失管。

AWA 6290T 型传递函数吸声系数测量系统
  • 符合标准:GB/T 18696.2-2002(ISO 10534-2:1998)《声学 阻抗管中吸声系数和声阻抗的测量 第2部分 传递函数法》
  • 双传声器传递函数法和四传声器法
  • 多种管径,多种传声器间距,测量的频率范围宽
  • 相位严格配对,测量下限频率低
  • 只需小的样品,样品安装及拆卸方便,样品的后腔可调节
  • 测试效率高,测量精度高
  • 测量参数齐全,并可以导出及自动生成报告
  • 软件提示信息丰富,用户可在软件引导下轻松完成测试
  • 可以将不同频段的吸声或隔声特性曲线自动拼接起来
  • 可以记忆多条曲线,方便产品改进时进行比较
  • 可以求多条曲线的平均值,并画出平均值曲线
振动传感器 振动传感器 振动传感器
技术参数
型号 AWA8551型
阻抗管(只测吸声)
AWA8551T型
隔声管(测吸声+隔声)
标准 吸声参照GB/T 18696.2-2002 ISO 10534-2;1998 隔声量测试标准正在讨论
测试方法 传递函数法 四传声器法
应用范围 现场吸音隔音材料测试和实验室声学特性研究
测试内容 吸声系数、声反射因素、声阻抗率、
声导纳率和传递函数
吸声系数、声反射因素、声阻抗率、
声导纳率、传递函数、声透射系数和隔声量
频率范围 50 Hz-1.6 kHz
500 Hz-6.4 kHz
  50 Hz-1.6 kHz
500 Hz-6.4 kHz

样品尺寸 100(29)   100(29)
材质 铝合金
零吸声 < 10%
硬件需求 AWA6290M多通道信号分析仪 AWA6290B多通道信号分析仪
软件需求 AWA6290M信号分析软件                                                      信号发生器软件
软件页面
设计细节
    声源
  • AWA8551系列阻抗管的声源采用特殊定制的全频带3.5”扬声器,具有频带宽,功率大等优点。扬声器与阻抗管之间有减振垫,可以有效的避免激发固体声。
  • 声源管
  • 采用精密铝拉伸管,壁厚 9 mm,管壁刚硬光滑,隔声量大,不会被声信号激发起振动。采用高精度镗床加工内外圆,管的横截面积均匀,与试件管配合良好,保证了气密性。
  • 试件管
  • 试件管内的后板与试件之间的空腔距离可以调节,并有刻度,可以满足需要一个由试件后的空气层实现的试件压力释放未端。试件管与声源管之间采用搭扣联接,方便安装及拆卸样品。
  • 测试传声器
  • 采用经过严格相位配对的1/4“测试电容传声器,传声器的尺寸小有利测量高频时的测量准确度,尺寸小还有利于声中心的准确性。传声器与管壁之间有防振密封环,避免了固体声的影响及声泄漏。相位、频响配对可以减小传递函数的测量误差,还可降低测量频率下限。
  • 信号分析仪
  • 采用AWA6290B四通道噪声振动分析仪,四个通道的相位、频响一致性好,保证传递函数的测量准确性。
  • 信号发生器
  • 含均衡器的白噪声信号发生器,每个1/3倍频段的声压级可调,保证最佳信噪比
配置清单
  50Hz-6.4kHz 吸声测量 50Hz-6.4kHz 吸声及隔声测量
AWA8551阻抗管 1套 --
AWA8551T阻抗管 -- 1套
1/4“测量传声器对 1对 2对
AWA14614E前置放大器 2个 4个
AWA6290M+双通道分析仪 1台 --
AWA6290B四通道分析仪 -- 1台
AWA5871功率放大器 1 1
信号发生软件 1 1
1/3 OCT分析软件 2 通道授权 4 通道授权
FFT 分析软件 2 通道授权 4 通道授权
传递函数吸声系数测量软件 1 1
四传声器隔声测量软件 -- 1
校准器 1 1
测量优点
    与驻波管相比:
    传递函数法测量精确度高
  • 驻波比法它一般通过调节小车来找声波的波腹和波节,即声波的峰值和谷值。调节时有人为误差存在。
  • 测量速度快
  • 驻波法所发的声频率是单频的,如果要测50Hz-1kHz之间的频率点,它需要测量多次,而传递函数法测量它所用的声波是白噪声,白噪声是包含所有频率点声波,测量时只需要测量一次就可以测得整个频段的吸声系数。
    与混响室相比:
    与混响室法相比具有成本低
  • 混响室造价至少几十万,而阻抗管十万左右。
  • 体积小便宜携带
  • 体积小,可以放在实验室进行材料研究和吸声测量,也可以拿到户外进行现场测量。
  • 所需材料小
  • 混响室法是通过测量混响时间,间接测得材料吸声系数,因此所需材料必须大于10平方米。而阻抗管所需的材料根据管的直径来确定,一般只需100mm和29mm。
