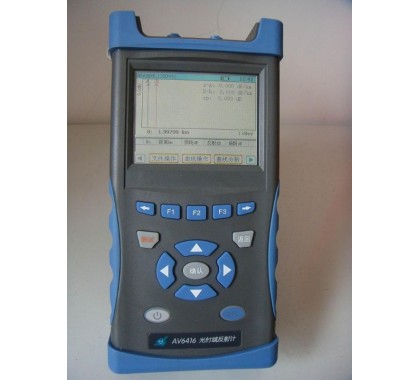

AV6416 光时域反射仪

●掌上型、重量轻、便于携带
●业界最先进的双色双料一体化模具工艺，坚固耐用
●高级防反射lcd，野外环境下显示界面清晰可见
● 1.6m超短事件盲区，测试光纤跳线轻松自如
●具有自动及手动测试功能
●双usb接口功能，既可外接u盘，也能通过syncactive软件与pc机通信
●支持bellcore gr196文件格式
●智能电池电量指示及电池低电压告警功能
● wince视窗操作系统，中英文操作界面
● 10小时超长电池续航时间，适于长时间野外施工
● vfl可视故障定位功能
● otdr光输出头采用可更换方式，端面清洁更加方便

●超短事件盲区
av6416具有超短的事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
●快速自动测试
av6416的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。

●快速曲线分析
av6416能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解烦琐的背景知识。

●超强的文件管理
av6416具有强大的文件管理功能，除了能对机内或u盘中的文件进行存储、浏览、删除外，还能够外接基于pcl语言的激光打印机或喷墨打印机，以便打印测试报表。
除此之外，av6416还可借助syncactive软件通过usb数据线与pc机高速通信。

●便利的vfl功能
借助av6416的可视红光故障定位(vfl)功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。

典型应用：

av6416掌上型光时域反射计主要用于对fttx网路的测试。该产品为用户提供了一种低成本的测试方案，具有手动测试(实时测试、平均测试)、自动测试和盲区测试3种模式。
手动测试模式：
该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式。实时测试可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式可以尽最大可能地抑制测试曲线中的噪声，从而得到更加精确的测试结果。在平均测试模式中，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的加长，因此，在实际使用中，可根据需要灵活设置平均次数。
自动测试模式：
该模式下，仪器能够自动设置最佳测试条件，并给出测试结果，无需操作者了解复杂的背景知识和有关仪器操作的细节。为了提高自动测试的精度，可以适当加大自动测试时的平均次数，但将延长自动测试的时间。
盲区测试模式：
该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得最好的测试结果，要求被测光纤末端的反射损耗(或称回波损耗)大于40db。

AV6416 光时域反射仪技术规范：

注：1.环境温度23℃±2℃，最大测试脉冲宽度，平均次数大于300。
2.盲区测试模式(量程4km、脉宽10ns、衰减10db)，光纤端面反射损耗≥40db，典型值。
3.低亮度、不测试。
