日本理研SD-1RI固定型扩散式红外天然气甲烷气体侦测器
SD-1系列，是主要适合于石油精炼或石油化学工程的保安防灾、体型小、重量轻的智能型气体检测部。产品阵容丰富，有可燃性气体用、毒性气体(硫化氢/一氧化碳)用、氧气用等，并且支持HART通信功能，取得了功能安全规格SIL2的认证等，是功能方面和性能方面都非常卓越的检测部系列。利用其牢固的外壳结构和各种各样的选配件，可以设置在室外，对应严酷的环境。通过与设置在安全位置的指示警报组件、中央监视室和仪表室的上级系统等连接，有助于构建综合性的防灾系统。

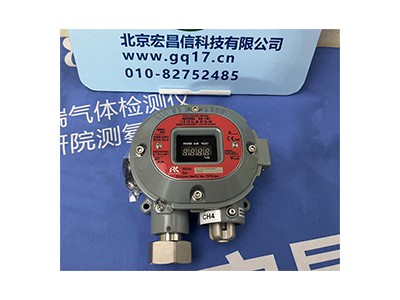

SD-1RI甲烷气体侦测器
SD-1RI甲烷气体侦测器
日本理研SD-1RI固定型扩散式红外天然气甲烷气体侦测器 特性优点
- ● 耐压防爆结构，在氢气、乙快环境下也可以作为防爆产品使用
- ● 相当于保护等级IP65。在严酷的环境下也可以设置
- ● 可以重叠数字信号发送一般的模拟4-20mA输出，可以进行更多的信息互换
- ● 供给电源时，可以和暖机同时进行“自我诊断”。万一发现了异常时，气体浓度值不会显示取而代之的是显示有可能作为故障原因的故障内容(错误代码)
- ● 通过在主体传感器部安装SD-1系列用的吸引盖(附气体流通路出入口)，吸引式也可以对应
对应氢气、乙快的防爆
防水防尘结构
支持HART通信
搭载了自我诊断功能
吸引式也可以对应
SD-1RI甲烷气体侦测器
SD-1RI甲烷气体侦测器
SD-1RI甲烷气体侦测器
日本理研SD-1RI固定型扩散式红外天然气甲烷气体侦测器 技术参数
| 型号 | SD-1 | SD-1RI | |
| 类型 | TYPE GP H | TYPE NC H | TYPE HS |
| 检测原理 | 接触燃烧式 | 新陶瓷式 | 非分散型红外线式 |
| 检测对象气体 | 可燃性气体 | ||
| 检测方式 | 扩散式 | ||
| 检测范围 | 0~100%LEL | 依据检测对象气体 | 0~100%LEL |
| 警报设定值 | 25%LEL(标准) | 依据检测对象气体 | 25%LEL(标准) |
| 警报精度 (同一条件下) |
相对警报设定值在士25%以内 | ||
| 警报延误 (同一条件下) |
警报设定值的1.6倍的气体时在30秒以内 | ||
| 警报显示 | 气体警报:ALM指示灯亮灯(红色) 故障警报: FAULT指示灯亮灯 (黄色)/内容显示 |
||
| 传送规格*1 | 3线式模拟传送DC4~20mA(电源通用< 电源,信号，公用>) 或模拟4~20mA输出+数字HART通信方式 |
||
| 气体浓度显示 | 7段LED 4位显示 | ||
| 防爆结构 | 耐压防爆结构 | ||
| 防爆等级*2 | Ex d IIC T5 X (TIIS) | Ex d IIC T6 X (TIIS) | |
| I2G Ex db IC T5 Gb (ATEX/IECEx) |
II2G Ex db IIC T5 Gb (ATEX/IECEx) |
||
| 保护等级 | 相当于IP65 | ||
| 功能安全 | - | - | 安全度水准:SIL2 |
| 使用温湿度范围 | -20~+53C(不可急剧变化)、95%RH以下 (不可结露) | ||
| 电源 | DC24V(17.0~26.4V) | ||
| 耗电 | 最大3W | 最大3W | 最大2Ww |
| 外形尺寸 | 约148 (W)X167 (H) X88 (D) mm (突起部除外) | ||
| 重量 | 约2.0kg | ||
