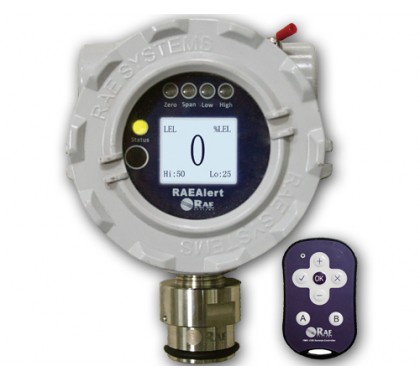

RAEalert 系列
点型可燃 / 有毒气体探测器
RAEalert 系列是一款采用模块化设计、具有自能传感器检测技术、固定安装方 式的点型 / 有毒气体探测器，主要应用于工业中的可燃气体及有毒气体泄漏检 测。标准配置为点阵 LCD 液晶显示、三线制 4-20mA 模拟信号输出和工业级 RS485 Modbus 数字信号输出。可选配置为 3 级无源继电器输出、红外遥控器、 声光报警器及 HART 功能。探测器支持模拟量输出信号的微调等功能，方便系 统组网及维护。
应用领域
- • 石油 石化
- • 冶金 化工
- • 环保
- • 电力
- •市政 科研
- • 教育
- • 国防
RAEalert 系列 点型可燃 / 有毒气体探测器主要特点
- ■ 可燃气探测器，具有抗中毒、抗干扰能力
- ■ 有毒气体传感器采用本质安全技术，可 支持多气体、多量程检测
- ■ 温度及零点补偿，使探测器性能表现更 优良
- ■ 无需工具即可完成传感器互换，具有离 线标定及零点自校准等功能
- ■ 多种信号输出，既可方便接入 PLC/ DCS 等工控系统，也可以作为单机控 制使用
- ■ 超大点阵 LCD 液晶显示
- ■ 免开盖，红外遥控器操作，单人可维护
- ■ 本地报警指示，一体化声光报警器（选 配）
- ■ 丰富的电气接口，可供用户选择
- 标准配置
- ■ 检测仪主机
- ■ 操作说明书
- ■ 标气罩
- ■ 防雨罩
- ■ 堵头
- ■ 压紧螺母 -3/4″ NPT M
- ■ 压紧螺母配套配件
- ■ U 型抱箍
- ■ 安装背板
- 可选配件
- ■ 继电器模块
- ■ 声光报警器
- ■ 遥控器
- ■ HART 模块
库存展示
RAEalert 系列 点型可燃 / 有毒气体探测器技术参数
| 仪器参数 | |
| 检测原理 | 催化燃烧式 / 电化学式 |
| 采样方式 | 扩散式 |
| 工作电源 | 24VDC ( 正常工作电压范围， 可燃气：9 ～ 28VDC；有毒气体：9 ～ 30VDC) |
| 最大功率 | 170mA@24VDC( 可燃气体 ) 80mA@24VDC( 有毒气体 ) |
| 输出信号 | 4~20mA, 可微调 |
| 负载阻抗 | 600Ω |
| 其他输出 | RS485 Modbus/HART7.2 模块 ( 选配 )，继电器模块 ( 选配 ) 高报、低报故障 30VDC/5A，常开 / 常闭可选 |
| 防护等级 | IP66 |
| 电气接口 | 3/4" NPT M |
| 安装方式 | 2" 立管 / 壁挂安装 |
| 显示方式 | 128×96 点阵液晶，支持图文显示 1 个 LED 状态指示灯，4 个 LED 功能指示灯 |
| 环境温度 | -40℃ ~+70℃ |
| 环境湿度 | 0~95% RH( 无凝露) |
| 环境压力 | 86kPa ~106kPa |
| 外形尺寸 | 182mm×195mm×107mm (HWD) |
| 壳体材料 | 铝合金 / 不锈钢 |
| 重量 | 1.5kg/3.5kg |
| 防爆认证 | Ex d IIC T6 Gb Ex tD A21 IP66 T80℃（可燃气体探测器） Ex d ia IIC T4 Gb Ex tD A21 IP66 T130℃（有毒气体探测器） |
| 消防认证 | CCCF |
| 计量认证 | CPA |
| 其他认证 | SIL2, HART |
可检测气体
| 描述 | RAEalert EC FGM-3300/3300S | RAEalert LEL FGM-3100/3100S |
| 甲烷 | - | ● |
| 可燃气 | - | ● |
| 高温可燃气 | ● | |
| 二氧化碳 CO2 | ● | |
| 硫化氢 H2S | ● | |
| 一氧化碳 CO | ● | |
| 氧气 O2 | ● | |
| 二氧化硫 SO2 | ● | |
| 氨气 NH3 | ● | |
| 氯气 Cl2 | ● | |
| 氢气 H2 | ● | |
| 一氧化氮 NO | ● | |
| 二氧化氮 NO2 | ● | |
| 环氧乙烷 ETO | ● | |
| 氯化氢 HCl | ● | |
| 氰化氢 HCN | ● | |
| 磷化氢 PH3 | ● | |
| 二氧化氯 ClO2 | ● | |
| 二氧化氯 C2H2N | ● |
注意：
1. 当环境温度低于-20℃ 时，显示数值可能会变模糊，但不会影响探测器的检测功能。当温度升上到-20℃ 以上后， 显示会逐渐恢复正常。
2. 毒气及氧气传感器可连续工作于 -20℃ ～ +55℃，间歇工作于 -40℃ ～ +70℃（工作于该温度范围的传感器精度 和响应时间等性能会受影响，长时间工作可能导致传感器灵敏度下降甚至损坏。）
3. 上述产品性能特征是在温度为 20℃，湿度为 50%RH 的环境下检测的结果。标定时，请使用标定帽及相应的 流量进行检测，如果使用天气保护罩及在低温环境其响应速度将减慢。所有这些仅提供其典型值。如需详细数据， 请咨询 Honeywell。
