SIUI最新开发的高技术产品，采用嵌入式计算机系统和超大规模现场可编程集成电路设计，使仪器容量大，存储器可存储高达500个数据集；便携式体积小，现场作业携带方便；最新的彩色TFT液晶显示屏，确保快速扫差回波；简便的界面波跟踪功能适用于水浸法探伤；具有很好的近区分辨力，非常适合锻件近区缺陷的检测和压力容器、管道的壁厚测量；优质锂电池可连续工作6小时以上。

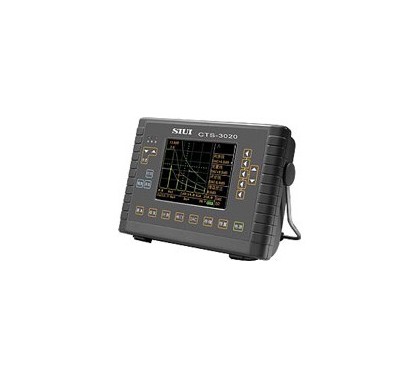

CTS2020超声波探伤仪
功能与性能特征：
1. 最高采样速率240MHz，最小显示范围5mm.
2. 工作频率范围 分1～4MHz，0.5～10MHz两档设置，分别突显高灵敏度和宽频带的优点.
3. 界面波跟踪功能，通过A、B闸门间的逻辑关系，容易实现水浸法探伤或精确测厚.
4. 脉冲重复频率可调，避免在探伤过程中出现混响信号.
5. 完善的DAC曲线功能，方便进行回波评价.
6. 具有测量探头角度（K值）的功能.
7. 大容量存储器可存储高达500个数据集，包括波形、曲线、参数、探伤报告等.
8. USB接口可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告.
9. 菜单语言：中、英文二种。操作过程文字信息提示.
10.高亮度彩色TFT液晶显示屏带来最佳的读测效果.
11.10种波形颜色和字符颜色自由选择.
12.大容量锂电池可连续工作6小时以上.
CTS2020超声波探伤仪
主要技术指标：
| 功 能 | 单 位 | 技 术 数 据 |
| 探测范围 | mm | 0 ~ 6000 钢纵波，连续可调，最小显示范围5 mm |
| 脉冲移位 | mm | -10 ~ 1000 钢纵波 |
| 探头零点 | μs | 0 ~ 199.9 |
| 材料声速 | m/s | 1000 ~ 9999 |
| 阻尼 | 高/低 | |
| 脉冲重复频率 | 分10档可调，探测范围1500mm以内时，约20Hz ~ 500Hz ；探测范围大于1500mm时，约20Hz ~ 200Hz | |
| 工作频率范围 | MHz | 0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10两档可选 |
| 增益调节 | dB | 0 ~ 110，分 0.5 / 2 / 6 / 12步进调节 |
| 检波方式 | 正向、负向、双向 | |
| 抑制 | % | 0 ~ 80线性抑制 |
| 垂直线性误差 | % | ≤3 |
| 探伤灵敏度余量 | dB | ≥56 |
| DAC曲线 | 最多能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入DAC回波参考点、修正DAC回波参考点。 | |
| 监视闸门 | 2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式。 | |
| 测量分辨力 | mm | 0.1 |
| 报警信号 | 声光报警（内接蜂鸣器和面板LED发光二极管） | |
| 测量点选择 | 闸门内第1回波的前沿或峰值。 | |
| 回波评价 | 声程、水平距离、垂直距离、幅值、dB差值显示。 | |
| 显示屏 | 5.7"高亮度TFT液晶显示屏, 320×240象素。 | |
| 缩放 | 选择正常和放大两种显示模式 | |
| A型回波冻结 | 冻结探伤画面 | |
| 数据存储器 | 500组数据集，包括探伤状态参量、回波图形、DAC 曲线和备注信息等。 | |
| USB接口 | 实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告。 | |
| 打印机 | 可配用HP-1020、HP-1120、Canon-S100SP打印机 | |
| 电源 | 交流电或电池 | |
| 电池类型 | 锂电池组（7.2V 、7.2Ah） | |
| 工作时间 | h | 使用7.2Ah 锂电池组时≥6 （与背景光亮度有关） |
| 工作电压 | V | 6 ~ 9 DC 外部电源; 6.0 ~ 8.4 电池 |
| 工作温度 | ℃ | 0～40 |
| 重量 | Kg | 约1.68（不含电池） |
| 尺寸 | mm | 260 ×180 ×75 宽×高×深 |
