一、产品简介

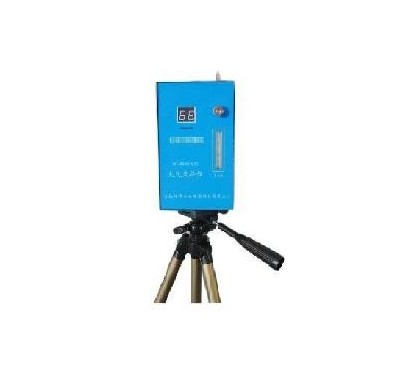

    QC-4S型防爆大气采样仪是具有液晶数字显示时间功能，用于爆炸性气体环境中采集气体样品的常规性仪器。它由抽气泵、流量计、时控电路和电源组成。抽气泵为隔膜泵，具有抽气压力大、负载能力强、流量稳定、噪音低等特点。本采样器具有电子定时功能和节奏紧凑，体积小，重量轻、便于携带、操作简单、坚固耐用、性能稳定可靠等优点，可广泛应用于冶金，矿山，化工，建造，铸造，电力及环境监测，卫生防疫等部门，是目前国内防爆气体采样仪中较为理想的产品。
二、技术参数
1. 负载能力：4500Pa 负载下流量≥1.0L/min
2. 流量范围：0.1-1.5L/min
3. 流量稳定性：60min 内≤5%
 4. 流量计精度：2.5级
5. 防爆型式：本质安全型ExiaIICT4
6. 定时范围：0-99min
7. 定时误差：≤0.1%
8. 工作噪音：＜50dB（A）
9. 工作温度：-10-45℃
10.电    源：8.4V/1.8Ah镍氢电池组
11.工作电流：＜300mA
12.连续工作时间：使用电池大于等于5小时
 13.主机外形尺寸：120×60×180mm
14.重量（含电池）：1.3kg
三、结构原理
1、工作原理：
2、防爆措施本安电源：8.4V/1.8Ah镍氢电池组，用硅橡胶灌封构成本安电池。电    机：三个二极管与电机反向并联构成保护性元件。注意：1）、严禁在爆炸性气体环境中拆装仪器和充电！     2）、更换电池及维修必须由我单位提供，以保证防爆性能。
 四、仪器配置
 1.采样器主机        1台
2.稳压电源/充电器   1个3.吸收瓶架子（挂件）1个4.缓冲瓶（安全瓶） 1个5.三脚架            1个6.说明书            1份7.合格证            1份8.保修卡            1份9.铝合金包装箱      1个（2台/箱）
