适用范围
1、 建筑构件隔声测量
（1）概述：隔声测量主要测量发声室和受声室两侧不同中心频率下的声压级差。
根据传播途径的不同分为：
A、建筑构件的空气声隔声测量；
B、楼板撞击声隔声测量。
（2）相关标准：
GB/T50121-2005 建筑隔声评价标准
GB/T19889 声学建筑和建筑构件隔声测量（第1~10部分）
第1部分：侧向传声受抑制的实验室测试设施要求;
第2部分：数据精密度的确定、验证和应用;
第3部分：建筑构件空气声隔声的实验室测量;
第4部分：房间之间空气声隔声的现场测量;
第5部分：外墙构件和外墙空气声隔声的现场测量;
第6部分：楼板撞击声隔声的实验室测量;
第7部分：楼板撞击声隔声的现场测量;
第8部分：重质标准楼板覆面层撞击声改善量的实验室测量;
第9部分：吊顶上空相通的两室之间空气声隔声的实验室测量
第10部分：小建筑构件空气声隔声的实验室测量
2、 室内混响时间测量
（1） 概述：声音达到稳态后停止发声，平均声能密度自原始值衰减60 dB所需要的时间，称之为混响时间，记做T60，单位为秒(s)。
中断声源法是声源发声达到稳态后，突然切断声源停止发声，直接记录室内声压级衰减曲线的方法。
（2） 相关标准：
GBJ 76-84 厅堂混响时间测量规范
ISO 3382-2：2008 声学房间声学参数的测量一般房间混响时间测量
新的《室内混响时间测量规范》国家标准正在制定中
3、 混响室吸声测量
（1） 概述：在混响室内测量用于处理墙壁或顶部等界面的声学材料的吸声系数，或诸如家具、人、空间吸声体等的吸声量的方法。
按混响室放入吸声材料前和放入吸声材料后混响时间的差异，计算吸声材料的吸声系数。这里吸声系数是指试件吸声量与试件面积的比值。用于测量声音无规入射时的吸声系数，即声音由四面八方入射材料时能量损失的比例。
（2） 相关标准：
GB/T 20247-2006 声学混响室吸声测量
主要优点
本测量方案具有自动化程度高、操作方便、测试效率高、准确性高、重复性好、功能强大、一机多用等特点。
本方案可完成混响时间测量、建筑隔声测量、混响室吸声系数测量，还可用于工业噪声和环境噪声测量。
如果用户需要对振动进行测量，只要增加振动测量通道和相应的软件。
当测量标准修订时，也可以通过软件升级或增加的办法，使它符合新标准的要求，而不需重新购买。
配置清单
|
型号及名称 |
主要功能 |
数量 |
|
AWA6290M+两通道噪声分析仪 |
测量放大及数据采集 |
1 |
|
AWA14423型测试传声器 |
频率范围20~20000 Hz，灵敏度约50 mV/pa |
2 |
|
AWA14604型前置放大器 |
ICP型，阻抗变换，频率范围10~200 kHz,增益1 |
2 |
|
AWA8740-20延伸电缆 |
可相互串联, 延伸测试传声器 |
2 |
|
测试传声器固定架 |
固定测试传声器用（三脚架） |
2 |
|
AWA5870B型功率放大器 |
最大有效值输出功率150 W |
1 |
|
AWA5510A型12面体声源 |
无指向，最高声压级120 dB |
1 |
|
建筑声学测量软件包 |
隔声、撞击声、混响时间测量 |
1 |
|
1/1和1/3 OCT分析软件包 |
1/1和1/3OCT频谱分析，二通道同时测量 |
2 |
|
AWA5560型标准击打器 |
楼板隔声、撞击声测量的声源 |
1 |
|
AWA6221A型声级校准器 |
准确度1级，声级校准 |
1 |
|
计算机 |
Win7 操作系统 office2007办公软件 |
1 |
AWA6290M两通道噪声分析仪可升级为AWA6290B四通道信号分析仪或更多通道，以提升测量效率。硬件通道增加后，相应传声器、前置放大器、延伸电缆、传声器固定架个数需进行相应增加。
AWA5510型12面体声源可升级为AWA5510A型12面体声源，最大声功率级120dB。此时，AWA5870B型功率放大器需升级为AWA5870E型功率放大器，最大输出功率500W。
硬件指标简介
|
序号 |
名称 |
主要功能及性能 |
|
|
1 |
AWA6290M+型双通道信号分析仪
|
输入通道数：2通道 采样频率：48kHz 频率范围：10Hz～20kHz 本底噪声：<20dB（A） 最大输入电压：7Vrms ICP供电：4mA，28V 程控放大：（dB） -20、-10、0、10、20、30 |
输出通道数：2通道 频率范围：10Hz~20kHz 最大输出电压：2Vrms 谐波失真：<0.1%(1kHz,1V)
单台外形尺寸： 165×46×150 |
|
2 |
AWA14423型预极化测试电容传声器
|
尺寸：1/2’’ 频率范围：10Hz~20kHz 灵敏度：约为50mV/Pa 动态范围：16～140dB 频响特性：自由场 温度系数(dB/℃)：0.01 |
|
|
3 |
AWA14604型前置放大器
|
类型：ICP型 频率范围：10Hz~100kHz 输入阻抗：≥10 GΩ//0.35 pF 传输增益：-0.15dB 输出阻抗：＜50 Ω |
|
|
4 |
AWA8740-10延伸电缆
|
BNC-BNC连接线，10m长。 延伸AWA14604前置极 |
|
|
5 |
|
固定测试传声器用
|
|
|
6 |
AWA5510A型12面体声源 |
建筑声学测量用。 外形尺寸：直径350mm 质量：20kg 输入阻抗：4.5Ω 最大连续电功率：360W； 最大声功率级：120dB; 指向性指数：≤9dB 频率范围：100Hz~8kHz |
|
|
7 |
|
执行标准：GB/T 15173-2010/IEC 60942:2003 1级 频率： 1kHz（±1 %） 标称声压级：94dB; 114dB 总谐波失真：≤1% 标配AWA8531型1/2″声校准配合器 |
|
|
8 |
|
驱动12面体声源。 输入阻抗：0～10kΩ（音量调节按钮） 最大输出电压：25V有效值 频率响应：20Hz~20kHz±0.5dB,1W/8Ω; 输出功率：100W×2 8Ω, 150W×2 4Ω。 外形尺寸：300*120*360 质量：8kg |
|
|
9 |
AWA5560型标准撞击器
|
撞击锤数目：5 撞击锤质量：每个500g±10g 相邻两锤间距：100mm 撞击时间间隔：100ms±5ms（每秒10次） 自由落体距离：40mm，可微调 外形尺寸：550*250*210 质量：30kg |
|
AWA5870B型功率放大器
所有整件仪器质量外形尺寸不包含包装箱

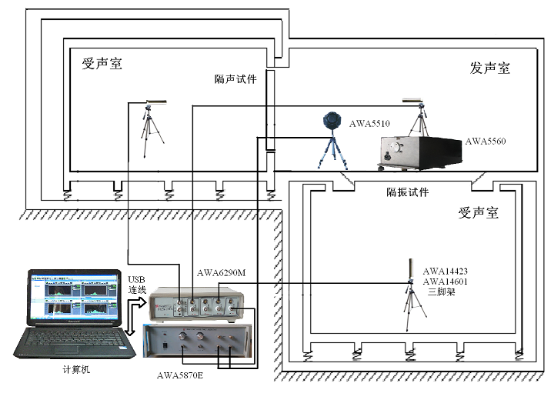

硬件连接示意图
图中用了5870E功放，5870B同样适用
软件指标简介
|
序号 |
模块名称 |
功能简介 |
|
|
1
|
OCT分析软件 1/3 OCT分析软件 |
1/1倍频程测量 1/3倍频程测量 |
符合标准：IEC61260:1995 CLASS 1,GB/T3241-1998 1级 频率计权：A、C、Z可选 平均方式：线性、指数、恒误差可选 可随时间记录分析结果，最小记录间隔为0.01s |
|
|
|||
|
2 |
建筑隔声测量软件 |
符合标准：GB/T50121-2005 建筑隔声评价标准 GB/T19889 声学建筑和建筑构件隔声测量 GB/T 20247-2006 声学混响室吸声测量 GBJ 76-84 厅堂混响时间测量规范 |
|
|
|
|||

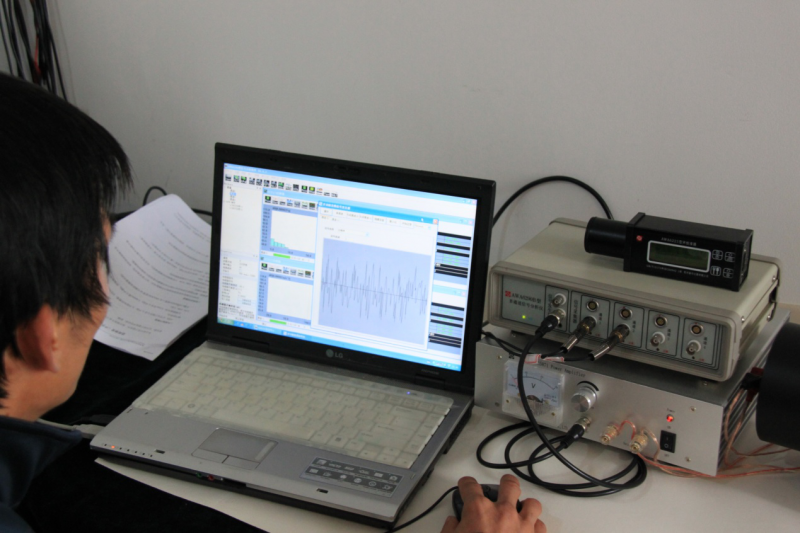

现场测量照片
上图中采用的是6290B型4通道分析仪，6290M+为2通道分析仪
多通道分析仪、功放 、笔记本都是在测试房间外
声源 （或者撞击器） 放置在发声室， 传声器放置在受声室内 ， 所有仪器都用延伸电缆线连接

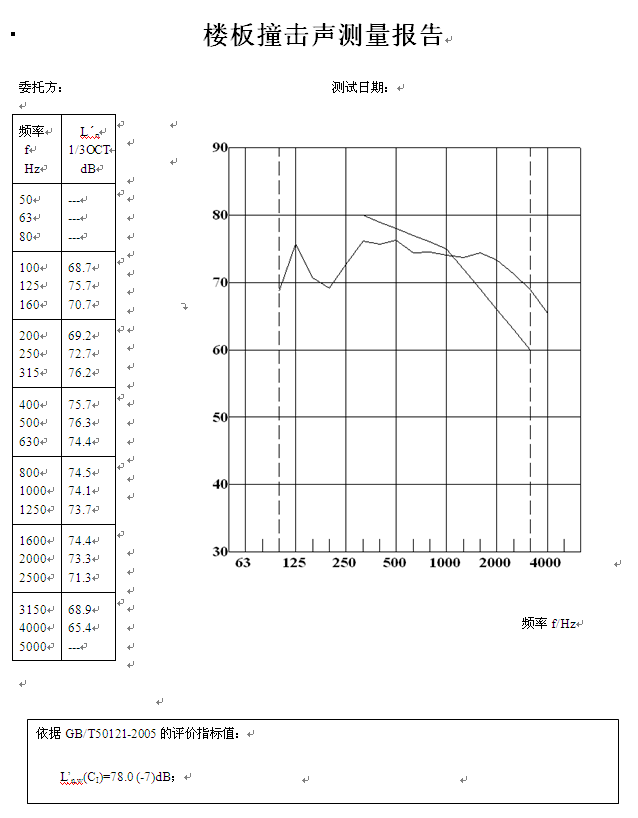

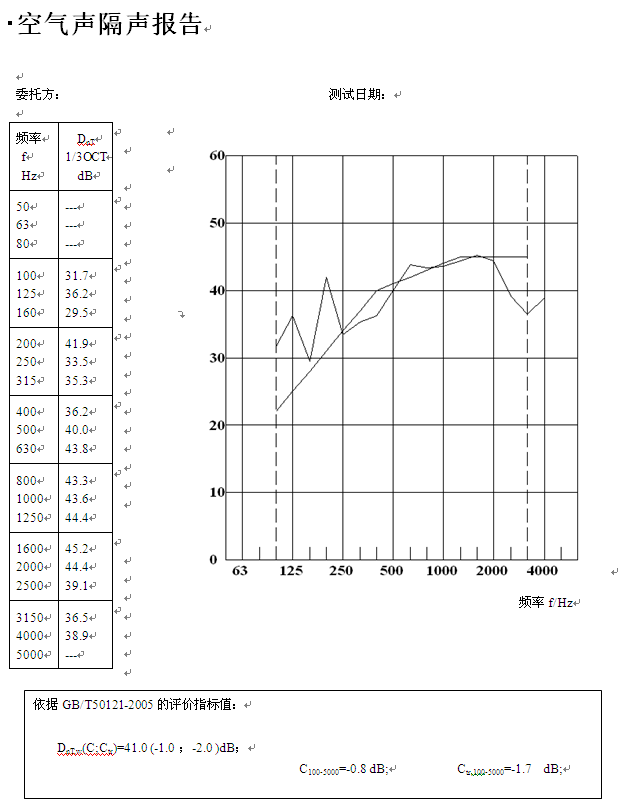

报告样式
典型客户
此方案在建声行业得到广泛推广，建科院、学校、建筑公司、材料公司等按照此方案对建筑物进行验收、学习研究，对材料性能进行测试等。整套系统使用稳定、操作方便、得到客户的好评。主要客户有中国建科院、深圳建科院、昆明建科院、绿城集团、天津大学、圣戈班石膏建材等。
