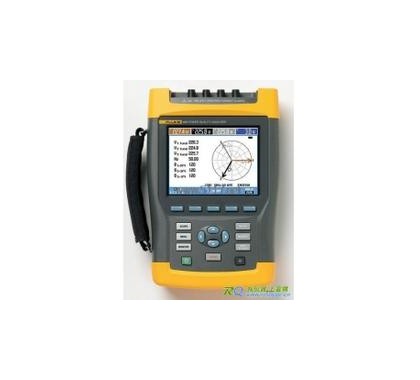

FLUKE 435电能质量分析仪技术数据
输入数量4个电压和电流（3相+中性点）
最大电压电压有效值1000 Vrms （电压峰值6 kV peak）
最高采样速度各个通道同步，200 kS/s

电压/电流/频率电压有效值Vrms （AC + DC）
测量范围1 ... 1000 V
精度0.1% of Vnom

Vpeak
测量范围1 ... 1400 V
精度5% of Vnom

波形因数CF，电压
测量范围1.0 ... > 2.8
精度±5%

Arms （AC + DC）
测量范围0 ... 20 kA
精度±0.5% ± 5个字

Apeak
测量范围0 ... 5.5 kA
精度5%

波形因数CF，电流
测量范围1 ... 10
精度±5%

Hz 50 Hz nominal
测量范围42.50 ... 57.50 Hz
精度±0.01 Hz

骤升骤降Vrms （AC+DC） ²
测量范围0.0% … 100%标称电压
精度±0.2% 标称电压

Arms （AC+DC） ²
测量范围0 ... 20 kA 
精度±1% ±5个字

谐波谐波 （间谐波） （n）
测量范围DC, 1..50; （关, 1..49），依据IEC 61000-4-8进行测量

Vrms
测量范围0.0 … 1000 V
精度±0.05% 标称电压

Arms
测量范围0.0 … 4000 mV x 电流钳变比
精度±5% ±5个字

Watts
测量范围取决于电流钳和电压变比
精度±5% ± n x 2% 读数, ± 10个字

DC电压
测量范围0.0 … 1000 V
精度±0.2%标称电压

THD
测量范围0.0 … 100.0%
精度±2.5% V和A （± 5% Watt）

Hz
测量范围0 … 3500 Hz
精度± 1 Hz

相角
测量范围-360º ... +360º
精度± n × 1.5º

功率和能量Watt, VA, VAR
测量范围1.0 … 20.00 MVA¹
精度±2% ±？ Counts 请确认英文具体数字

kWh, kVAh, kVARh
测量范围00.00 …200.0 GVAh¹
精度± 1.5% ± 10个字

功率因数/ Cos Ф / DPF
测量范围0…1
精度± 0.03

闪变短闪Pst （1 min）, Pst, 长闪Plt, PF5
测量范围0.00 … 20.00
精度±5%

不平衡电压
测量范围0.0 … 5.0%
精度±0.5%

电流
测量范围0.0 … 20%
精度± 1%

瞬变捕捉电压
测量范围±6000 V
精度±2.5% 电压有效值
最小分辨率5 µs （200kS/s 采样率）

涌流模式Arms （AC+DC）
测量范围0.000 … 20.00 kA¹
精度±1%± 5个字

涌流持续时间（可选）
测量范围7.5 s ... 30 min
精度±20 ms （Fnom = 50 Hz）

自动趋势记录采样率5 个/sec ，每个通道同步连续采样
存储1800 每个读数的 min, max和avg值
记录时间长至450天
缩放水平缩放高至13倍

存储屏幕和数据50, 内存分为数据记录、屏存和数据设置

注意¹取决于电流钳的变比
²电压基于1个周波进行测量，从零点开始，每半周刷新一次


FLUKE435电能质量分析仪套件中随机包括下列物品配置：
1 福禄克435型号电力质量分析仪
2 输入端插座的贴纸
3 挂带
4 鳄鱼夹， 5 个
5 测试导线，2.5 m，5 根
6 电池充电器/电源适配器
7 线路插接适配器（国家特定）
8 入门手册及包含用户手册和入门手册的光盘（多语种）
9 USB 光缆
Fluke 435 型：
10 包含 Windows® 版 FlukeView® 软件的光盘 包含 Windows® 版 FlukeView® 软件和Windows® 版 Power Log 软件的光盘
11 400 A（1 mV/A）和 40 A（10 mV/A）可转换交流电流钳夹。4 个 i400s 型。3000 A 柔性交流电流钳，4 个。型号i430-flex-4pk。12 C430 硬携箱。 C435 重型手提箱
