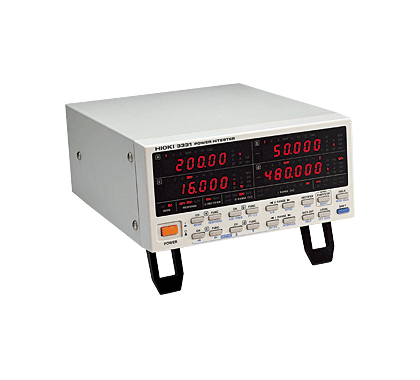

日本日置 3331单相功率计
高性能3项电力计能够简化系统结构
· 基本精度
· 0.2%的高精度
· 50MA～50A量程,可直接输入50A
· 10Hz～100kHz的宽频带
· 捕捉电力变化,0.2s的应答速度
· 装置组合使用时的组合架也可以对应(JIS100mm)
· RS-232C·GP-IB接口标准配置/还可使用9442进行打印。
基本参数
日本日置 3331单相功率计
|
接线方式
|
单相/3线, 3相/3线, 单相/2线 （无法单独设置各ch的量程）
|
|
测量项目
|
电压, 电流, 电流峰值, 有功功率, 视在功率, 无功功率, 功率因素, 相位角, 频率, 功率累积, 电流累积
|
|
测量量程
|
电压:150/300/600V AC
电流:500 mA, 1/2/5/10/20/50A
功率:75.000 W ～ 60.000 kW （根据电压、电流量程的组合而定）
频率:自动, 500Hz, 50kHz （选择电压或者电流）
|
|
输入电阻 (50/60 Hz)
|
电压：2MΩ, 电流：2mΩ以下 (直接输入)
|
|
基本精度
|
±0.1 % rdg. ±0.1 % f.s. (有功功率, 45 ～ 66 Hz)
|
|
表示更新率
|
5 次/秒
|
|
频率特性
|
10 Hz ～ 100 kHz
|
|
累积量程
|
测量次数:5 次/秒
0.00000m ～±999999 MAh/MWh, (累积时间最长10000 小时)
|
|
波形峰值测量
|
电流 I1 , I2, I3 (显示最大绝对值.单相测量时无法使用 I3 )
有效输入范围:电流量程的6倍，或者90A以下
|
|
D/A输出
|
通道数:1ch
输出内容:电压、电流、电流峰值、有功/无功/视在功率、功率因数、相位角、频率、累积值的各ch值，或合计值
|
|
模拟输出
|
V,A,W同时输出/DC±5V f.s.
|
|
监测输出
|
V,A同时输出（波形输出）/1V rms f.s.
|
|
其他功能
|
备份功能、量规功能、平均值功能等
|
|
接口
|
GP-IB/RS-232C标准
|
|
电源供应
|
100 ～ 240 V AC, 50/60 Hz, 最大50VA
|
|
体积及重量
|
210 mm宽 × 100 mm高× 261 mm厚, 2.5 kg
|
|
附件
|
电源线(1), 用于EXT I/O的连接器 (1)
|
|
