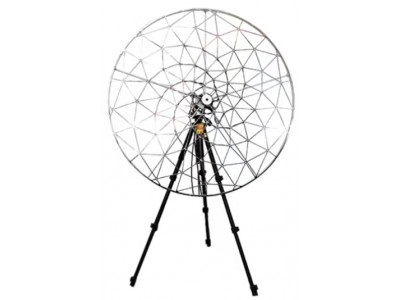

杭州爱华AHAI1010(固定式)声源定位系统
传声器阵列和数据采集单元分为两种模式，一种采用电容传声器配合前置放大器使用， 通过线缆连接到多通道数据采集仪，搭配高性能的实时定位软件。该系统动态范围宽， 传声器阵列设计孔径大，传声器数目多，主瓣窄，频率范围宽，适合实验室类定点使用。 而趋于小型化便携式的数字传声器阵列采集单元，传声器阵列和数据采集单元一体化设计， 既可以通过网口也可以通过无线进行数据传输。数字传声器动态范围较窄， 传声器数目和阵列孔径有限，低频性能较差。 软件功能: ※支持多种算法：DAS，MVDR，DAMAS等高分辨率算法 ※二维频谱：FFT﹑ 1/1OCT﹑1/3 OCT，频率计权：A C Z ※ 实时声学成像 ※测量模式：最大值 追踪和频带追踪 ※ 限值触发，可根据频带内最大值或者总值分别进行触发 ※ 实时设置频率范围， 声压级限值以及动态范围 ※ 录音保存，以及后强大的后处理分析功能
杭州爱华AHAI1010(固定式)声源定位系统 优点
- ■ 阵列可自由组合
- ■ 高分辨率算法
- ■ 最高支持80通道
- ■ 实时声学成像
杭州爱华AHAI1010(固定式)声源定位系统 技术参数
| 通道数 | 77 | 42 | 64 |
| 采样率 | 24k Hz | 24k Hz | 24k Hz |
| 硬件接口 | 网口和USB | 网口和USB | 网口和USB |
| 麦克风频率范围 | 10Hz - 20kHz | 10Hz - 20kHz | 10Hz - 20kHz |
| 上限频率 | 10k Hz | 10k Hz | 10k Hz |
| 下限频率 | 315 Hz | 400 Hz | 400 Hz |
| MSL（5kHz） | -11.3561 dB | -7.5544 dB | -8.8375 dB |
| 3 dB带宽（5kHz） | ±1.1637° | ±1.3071° | ± 1.8815° |
| 测量距离 | （0.6 - ∞）m | （0.5 - ∞）m | （0.5 - ∞）m |
| 电源 | 12V DC | 12V DC | 12V DC |
| 直径 | 1.2 m | 1 m | 1 m |
杭州爱华AHAI1010(固定式)声源定位系统 配置介绍
| 型号 | 性能 |
| AHAI2050 传声器阵列 |
采样频率：16kHz-48kHz 通道数：8 - 256 |
| AHAI 2021 阵列信号采集仪 |
最大输入电压：2V 频率范围：10 Hz~20 kHz（±0.1dB） 级线性范围：>90dB 采样频率：16kHz~48kHz 通道一致性：幅度< 0.1dB，相位< 0.1度 前置级供电：18V2mA恒流源，可以关 噪声测量范围（配-26dB的传声器）：126dB~30dB（A） 供电电压DC:7V~13V；80通道以内时工作电流小于1A 提供80-256通道的可拓展配置，最少8个通道，通道数可被8整除 外形尺寸：小尺寸为80通道以内用，大尺寸为80以上通道使用。 小尺寸机箱外形不大于：（200*140*50）mm；大尺寸机箱外形不大于：(300*200*100) mm |
| AHAI7001 前置放大器 |
外型尺寸：Φ12.7 mm (1/2 inch) *36mm 频率范围：20 Hz~20kHz±0.1 dB 输入电阻：≥10 GΩ 输入电容: ≤0.5 pF 输出电阻：≤50 Ω 谐波失真：1 V/1 kHz (≤0.1 %） 本底噪声：≤4 μV 电源：ICP （2 mA ~10 mA） 输出接口：SMB插座 |
| 笔记本 | cpu： i7-9750H 内存：16G 硬盘 ：512G ssd |
| 软件 | FFT频谱，1/3OCT和1/1 OCT频谱分析 F、S 时间计权，A、C、Z频率计权 快速实时设置成像频率范围 声压级限值实时可调 可实时调整动态范围：0.01 dB – 20dB 支持高分辨率算法 测量模式：最大值追踪和频带追踪 录音实时保存，支持后处理导入分析 帧速率：30 FPS |
