概 述：是一种利用数字信号处理技术的便携式声学分析仪器，它采用计算机的USB接口进行数据传输和供电，使用及携带方便。可应用于噪声测量、频谱分析及建筑声学测量中。
特 点: ●硬件采用模块化设计，可根据用户需要组合成2~12通道；
●可作为多通道声学振动分析系统及信号发生器使用。
●可由外部供电，也可由内部可充电锂电池供电。

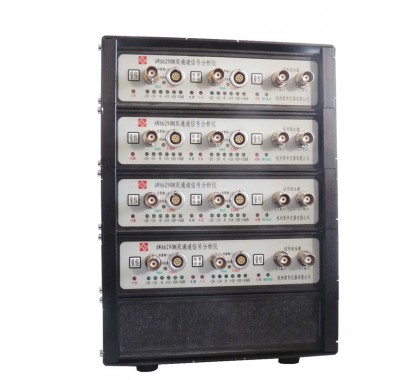

AWA6290M系列多通道声学振动分析仪主要技术性能：
|
|
|
||
|
输入通道数 |
2～12路 |
||
|
输入插座 |
X9(或LEMO)及BNC（ICP） |
|
|
|
传感器 |
AWA 14423 |
ICP型加速度传感器，灵敏度：≈2 mV/m·s-2 |
|
|
满足标准 |
GB/T 3785.1-2010 1级 |
|
|
|
频率范围 |
10 Hz～20 kHz |
10 Hz~10 kHz |
|
|
测量范围 |
测量上限：137 dB(A) 本机噪声：20 dB（A） |
加速度：0.1~2000 m/s2 速度：0.1~2000 mm/s 位移：1 μm~20000μm |
|
|
X9(LEMO)供电 |
30 V，内部有1 kΩ的限流电阻 |
|
|
|
ICP供电 |
工作电流0，4 mA，10 mA可选，电压28 V |
||
|
量程（增益） |
-20 dB～+30 dB |
||
|
输出通道 |
2路，BNC插座，内阻1 kΩ，最大输出约为2 Vp-p |
||
|
采样频率和A/D位数 |
每通道48 kHz，16位 |
||
|
动态范围 |
大于80 dB |
||
|
两通道间相位差 |
≤ 0.1度（20 Hz～10 kHz） |
||
|
两通道间增益误差 |
≤ 0.2 dB(20 Hz～10 kHz) |
||
|
极化电压 |
0 V及28 V(选用LEMO插座时为200 V) |
|
|
|
信号发生器 |
输出正弦波、白噪声、粉红噪声、扫频正弦波、猝发音等(软件另配)。 |
||
|
电源供电 |
外接 5 V电源或USB接口电源 |
||
|
外形尺寸(H×W×D，mm) |
165×46×150 / 每2路 |
||
|
质量(kg) |
0.8 / 每2路 |
||
|
工作温度范围 |
-10 ℃～+50 ℃ |
||
|
附件（另配） |
传声器，AWA14601或AWA 14604前置级， |
加速度传感器 |
|
|
选用软件 |
1）1/1和1/3 OCT分析功能
4）记录功能：可以将A/D采样结果用WAV格式保存到文件中 |
1)频谱分析软件包：FFT分析、1/3OCT分析 2)数据采集测量软件包 3)机器振动测量软件包 |
|
注：用户可单独选用前置级供电器。型号为AWA6290M-1，也可选用前置级供电器及程控放大器，型号为AWA6290M-2，免费提供硬件控制动态链接库。
